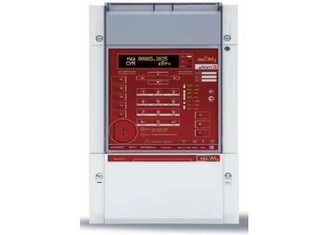

Счетчик-измеритель показателей качества электрической энергии многофункциональный BINOM 334i U3.220I

Артикул: BINOM334iU3.220I3.1L
(0)
1 руб
  • Производитель: BINOM
  • Гарантия, лет: 3
  • Срок службы, часов: 262 800
  • Температура эксплуатации, °C: -25/+45
  • Материал корпуса: Пластик
  • Количество фаз: 3
  • Номинальное напряжение, В: 3х(220/380)
  • Диапазон рабочих частот, Гц: 42.5 / 57.5
  • Наличие резервного блока питания: Есть
Кол-во:
  • Производитель: BINOM
  • Гарантия, лет: 3
  • Срок службы, часов: 262 800
  • Температура эксплуатации, °C: -25/+45
  • Материал корпуса: Пластик
  • Количество фаз: 3
  • Номинальное напряжение, В: 3х(220/380)
  • Диапазон рабочих частот, Гц: 42.5 / 57.5
  • Наличие резервного блока питания: Есть

BINOM334i - интеллектуальное устройство, объединяющее функции счетчика электроэнергии, измерителя расширенного перечня параметров электрического присоединения, измерителя и анализатора показателей качества электроэнергии.


Назначение


BINOM334i является сертифицированным многофункциональным устройством, которое может использоваться как независимый прибор для отдельного присоединения, так и как элемент АИИС УЭ, СМиУКЭ, ССПИ, АСУ ТП электрических подстанций всех классов напряжения, электрических станций, энергохозяйств промышленных предприятий, систем электроснабжения транспортных предприятий.


Основные функции




    • Высокоточные измерения мгновенных значений электрических величин с периодом отсчета 31,25 мкс, быстродействующие вычисления производных параметров и среднеквадратических значений в течение регламентированных интервалов времени - 10 мс, 200 мс. Является средством измерения согласно ГОСТ 31818.11-2012.

    • Учет активной энергии по ГОСТ 31819.22-2012 для класса точности 0,2S и реактивной энергии согласно методикам ГОСТ 31819.23-2012 для класса точности 0,5, а также энергии потерь в направлениях «приема» и «отдачи» по двум независимым интервалам учета, по четырем тарифным зонам и суммарно с учетом выходных и праздничных дней.

    • Измерение показателей качества электроэнергии в соответствии с классом А по ГОСТ 30804.4.30-2013 и классом точности I по ГОСТ 30804.4.7-2013.

    • Архивирование данных на встроенную SD-карту или FTP-накопитель.

    • Автоматизированное формирование Протокола испытаний электрической энергии с учетом рекомендаций ГОСТ 33073-2014.

    • Представление результатов измерений, диагностических данных на встроенном WEB-сервере в виде таблиц, графиков, гистограмм, протоколов, журналов.

    • Поддержка PPP-соединения (TCP/IP) над протоколом МЭК 60870-5-101 по магистрали интерфейса RS-485 для доступа ко всем данным устройства без нарушения передачи данных по каналу связи.

    • Локальное и удаленное WEB-конфигурирование.

















– все типы приборов


– BINOM334i


Основные технические характеристики

















































Информационная емкостьболее 2300 параметров
Точность синхронизации< 5 мкс
Коммуникационные интерфейсыEthernet, 100 Мбит/с,
ГОСТ Р МЭК 60870-5-104,
Modbus TCP;
RS-485/SYNC, 460.8 кбит/с,
ГОСТ Р МЭК 60870-5-101,
Modbus RTU, NMEA/PPS;
оптический интерфейс, 115.2 кбит/с,
PPP-TCP/IP;
Номинальное значение тока1А, 5А
Номинальное значение напряжения57.7/100 В, 220/380 В
ЭлектропитаниеОсновное питание:
~ 35-275 В, класс ACx;
= 35-350 В, класс DCx.
Резервное питание:
= 35-350 В, класс DCx.
Защита от несанкционированного доступаЦифровые пароли, механическое пломбирование, голограмма, электронный датчик вскрытия крышки зажимов
Рабочий диапазон температурот -25 до +45 °С
Межповерочный интервал12 лет
Средний срок службы30 лет
Средняя наработка на отказне менее 150 000 ч.

BINOM334i - интеллектуальное устройство, объединяющее функции счетчика электроэнергии, измерителя расширенного перечня параметров электрического присоединения, измерителя и анализатора показателей качества электроэнергии.


Назначение


BINOM334i является сертифицированным многофункциональным устройством, которое может использоваться как независимый прибор для отдельного присоединения, так и как элемент АИИС УЭ, СМиУКЭ, ССПИ, АСУ ТП электрических подстанций всех классов напряжения, электрических станций, энергохозяйств промышленных предприятий, систем электроснабжения транспортных предприятий.


Основные функции




    • Высокоточные измерения мгновенных значений электрических величин с периодом отсчета 31,25 мкс, быстродействующие вычисления производных параметров и среднеквадратических значений в течение регламентированных интервалов времени - 10 мс, 200 мс. Является средством измерения согласно ГОСТ 31818.11-2012.

    • Учет активной энергии по ГОСТ 31819.22-2012 для класса точности 0,2S и реактивной энергии согласно методикам ГОСТ 31819.23-2012 для класса точности 0,5, а также энергии потерь в направлениях «приема» и «отдачи» по двум независимым интервалам учета, по четырем тарифным зонам и суммарно с учетом выходных и праздничных дней.

    • Измерение показателей качества электроэнергии в соответствии с классом А по ГОСТ 30804.4.30-2013 и классом точности I по ГОСТ 30804.4.7-2013.

    • Архивирование данных на встроенную SD-карту или FTP-накопитель.

    • Автоматизированное формирование Протокола испытаний электрической энергии с учетом рекомендаций ГОСТ 33073-2014.

    • Представление результатов измерений, диагностических данных на встроенном WEB-сервере в виде таблиц, графиков, гистограмм, протоколов, журналов.

    • Поддержка PPP-соединения (TCP/IP) над протоколом МЭК 60870-5-101 по магистрали интерфейса RS-485 для доступа ко всем данным устройства без нарушения передачи данных по каналу связи.

    • Локальное и удаленное WEB-конфигурирование.

















– все типы приборов


– BINOM334i


Основные технические характеристики

















































Информационная емкостьболее 2300 параметров
Точность синхронизации< 5 мкс
Коммуникационные интерфейсыEthernet, 100 Мбит/с,
ГОСТ Р МЭК 60870-5-104,
Modbus TCP;
RS-485/SYNC, 460.8 кбит/с,
ГОСТ Р МЭК 60870-5-101,
Modbus RTU, NMEA/PPS;
оптический интерфейс, 115.2 кбит/с,
PPP-TCP/IP;
Номинальное значение тока1А, 5А
Номинальное значение напряжения57.7/100 В, 220/380 В
ЭлектропитаниеОсновное питание:
~ 35-275 В, класс ACx;
= 35-350 В, класс DCx.
Резервное питание:
= 35-350 В, класс DCx.
Защита от несанкционированного доступаЦифровые пароли, механическое пломбирование, голограмма, электронный датчик вскрытия крышки зажимов
Рабочий диапазон температурот -25 до +45 °С
Межповерочный интервал12 лет
Средний срок службы30 лет
Средняя наработка на отказне менее 150 000 ч.
