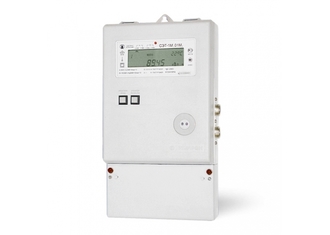

Счетчик электроэнергии многофункциональный СЭТ-1М.01М.05

Артикул: СЭТ-1М.01М.05
(0)
19 689 руб
  • Артикул производителя: СЭТ-1М.01М.05
  • Варианты исполнения интерфейсов: Оптопорт, CAN
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Температура эксплуатации, °C: -40/+60
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 0,5s/1
  • Номинальное напряжение, В: 100-230
  • Номинальный (максимальный) ток, А: 5 (10)
Кол-во:
  • Артикул производителя: СЭТ-1М.01М.05
  • Варианты исполнения интерфейсов: Оптопорт, CAN
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Температура эксплуатации, °C: -40/+60
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 0,5s/1
  • Номинальное напряжение, В: 100-230
  • Номинальный (максимальный) ток, А: 5 (10)

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчики предназначены для учета активной и реактивной электроэнергии прямого и обратного направления в однофазных сетях переменного тока.
Счетчики электроэнергии позволяют измерять параметры однофазной сети по двум каналам измерения и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками.
Электросчетчики могут эксплуатироваться на электроподвижном составе переменного тока, работающего в тяговом режиме и в режиме рекуперации.
Счетчики предназначены для работы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных систем диспетчерского управления (АСДУ), автоматизированных систем регистрации параметров движения и автоведения переменного тока (РПДА ПТ).


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ЭЛЕКТРОСЧЕТЧИКА


Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005.
Сертификат соответствия РОСС RU.АГ78.В00021.
Свидетельство об утверждении средств измерений RU.С.34.011.А 35144.


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Три равноприоритетных, независимых, изолированных интерфейса связи: RS-485, CAN и оптический интерфейс.

  • По интерфейсам связи RS-485 и оптопорту счетчики электроэнергии поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол.

  • Четыре объединенных по плюсу испытательных выхода.

  • Возможность трансформаторного подключения к сети по току и трансформаторного или непосредственного подключения по напряжению.

  • Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.

  • Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА
Подключение электросчетчиков к сети
Подключение счетчиков электроэнергии к сети производится через измерительные трансформаторы напряжения и тока. Допускается непосредственное подключение счетчиков электроэнергии к сети по напряжению с номинальными значениями напряжений из ряда: 100, 120, 127, 173, 190, 200, 220, 230 В.
Счетчики электроэнергии имеют раздельные (изолированные) цепи напряжения измерения и питания, могут подключаться к измерительной сети по схеме с совместным и раздельным включением цепей напряжения измерения и питания.
При раздельном включении цепей измерения и питания индикаторы счетчиков электроэнергии и интерфейсы связи функционируют при наличии напряжения питания и отсутствии напряжения в измерительной цепи.


Учет энергии
Счетчики электроэнергии ведут независимый (раздельный) учет по каждому каналу измерения тока (для электросчетчиков с двумя каналами измерения и учета) активной и реактивной энергии нарастающего итога прямого и обратного направления (4 канала учета).


Измерение параметров сети
Счетчики электроэнергии измеряют мгновенные значения (с программируемым временем интегрирования от 0,2 до 5 секунд) физических величин, характеризующих однофазную электрическую сеть по двум каналам измерения, и могут использоваться как измерители параметров или датчики по каждому каналу измерения:



  • активной, реактивной и полной мощности;

  • напряжения и коэффициента искажения синусоидальности кривой напряжения;

  • тока и коэффициента искажения синусоидальности кривой тока;

  • коэффициента активной мощности;

  • частоты сети;

  • температуры внутри корпуса электросчетчика.


Испытательные выходы и вход включения режима поверки
В счетчиках электроэнергии функционируют четыре объединенных по плюсу испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления) для 1-го или 2-го канала измерения тока и работать:



  • в основном режиме (А) с передаточным числом 5000 имп/(кВт•ч), имп/(квар•ч);

  • в поверочном режиме (В) с передаточным числом 160000 имп/(кВт•ч), имп/(квар•ч).


Переключение из основного режима телеметрии (А) в поверочный режим (В) производится напряжением, подаваемым на вход включения режима поверки.


Устройство индикации
Счетчики электроэнергии имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин, одну (для одноканальных счетчиков) или две (для двухканальных счетчиков) кнопки управления режимами индикации.
Электросчетчики в режиме индикации основных параметров позволяют отображать на индикаторе по каждому каналу измерения и учета:



  • текущую активную и реактивную энергию нарастающего итога по текущему направлению;

  • учтенную активную и реактивную энергию нарастающего итога прямого и обратного направления.


В режиме индикации вспомогательных параметров счетчики электроэнергии позволяют отображать на индикаторе данные вспомогательных режимов измерения:



  • активную мощность, Вт;

  • реактивную мощность, вар;

  • полную мощность, ВА;

  • напряжение, В;

  • ток, А;

  • частоту сети, Гц;

  • коэффициент мощности;

  • температуру внутри электросчетчика, °С.


Все данные основных и вспомогательных режимов измерения отображаются с учетом введенных в счетчики электроэнергии коэффициентов трансформации по напряжению и току для каждого канала измерения.


Интерфейсы связи
Электросчетчики обеспечивают возможность программирования от внешнего компьютера через интерфейс RS-485 или оптопорт следующих параметров:



  • сетевого адреса;

  • пароля первого и второго уровней доступа к данным;

  • скорости обмена по интерфейсу RS-485;

  • скорости обмена по интерфейсу CAN и периода выдачи данных в CAN;

  • номера локомотива и номера секции (наименование точки учета);

  • текущего коэффициента трансформации;

  • периода выдачи данных на индикатор;

  • программируемых флагов;

  • конфигурации испытательных выходов;

  • идентификации электросчетчика.


Счетчики электроэнергии обеспечивают возможность управления от внешнего компьютера через интерфейс RS-485 или оптопорт:



  • режимами индикации;

  • сбросом регистров учтенной энергии;

  • фиксацией данных вспомогательных режимов измерения;

  • перезапуском электросчетчика;

  • инициализацией электросчетчика.


Счетчики электроэнергии обеспечивают возможность считывания внешним компьютером через интерфейс RS-485 или оптопорт следующих параметров и данных:



  • серийного номера и даты выпуска электросчетчика;

  • сетевого адреса;

  • номера локомотива и номера секции (наименование точки учета);

  • текущего значения коэффициента трансформации;

  • учтенной активной и реактивной энергии прямого и обратного направления;

  • текущих значений активной и реактивной энергии прямого и обратного направления;

  • мгновенных значений активной, реактивной и полной мощности;

  • напряжения, тока и коэффициента мощности;

  • частоты сети;

  • температуры внутри электросчетчика;

  • версии программного обеспечения электросчетчика;

  • слова состояния электросчетчика;

  • программируемых флагов;

  • варианта исполнения электросчетчика;

  • режима индикации и периода выдачи данных на индикатор;

  • скорости обмена по CAN и периода выдачи данных в CAN;

  • скорости обмена по RS-485;

  • идентификации электросчетчика;

  • конфигурации испытательных выходов.


Работа со счетчиками электроэнергии че

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчики предназначены для учета активной и реактивной электроэнергии прямого и обратного направления в однофазных сетях переменного тока.
Счетчики электроэнергии позволяют измерять параметры однофазной сети по двум каналам измерения и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками.
Электросчетчики могут эксплуатироваться на электроподвижном составе переменного тока, работающего в тяговом режиме и в режиме рекуперации.
Счетчики предназначены для работы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных систем диспетчерского управления (АСДУ), автоматизированных систем регистрации параметров движения и автоведения переменного тока (РПДА ПТ).


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ЭЛЕКТРОСЧЕТЧИКА


Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005.
Сертификат соответствия РОСС RU.АГ78.В00021.
Свидетельство об утверждении средств измерений RU.С.34.011.А 35144.


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Три равноприоритетных, независимых, изолированных интерфейса связи: RS-485, CAN и оптический интерфейс.

  • По интерфейсам связи RS-485 и оптопорту счетчики электроэнергии поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол.

  • Четыре объединенных по плюсу испытательных выхода.

  • Возможность трансформаторного подключения к сети по току и трансформаторного или непосредственного подключения по напряжению.

  • Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.

  • Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА
Подключение электросчетчиков к сети
Подключение счетчиков электроэнергии к сети производится через измерительные трансформаторы напряжения и тока. Допускается непосредственное подключение счетчиков электроэнергии к сети по напряжению с номинальными значениями напряжений из ряда: 100, 120, 127, 173, 190, 200, 220, 230 В.
Счетчики электроэнергии имеют раздельные (изолированные) цепи напряжения измерения и питания, могут подключаться к измерительной сети по схеме с совместным и раздельным включением цепей напряжения измерения и питания.
При раздельном включении цепей измерения и питания индикаторы счетчиков электроэнергии и интерфейсы связи функционируют при наличии напряжения питания и отсутствии напряжения в измерительной цепи.


Учет энергии
Счетчики электроэнергии ведут независимый (раздельный) учет по каждому каналу измерения тока (для электросчетчиков с двумя каналами измерения и учета) активной и реактивной энергии нарастающего итога прямого и обратного направления (4 канала учета).


Измерение параметров сети
Счетчики электроэнергии измеряют мгновенные значения (с программируемым временем интегрирования от 0,2 до 5 секунд) физических величин, характеризующих однофазную электрическую сеть по двум каналам измерения, и могут использоваться как измерители параметров или датчики по каждому каналу измерения:



  • активной, реактивной и полной мощности;

  • напряжения и коэффициента искажения синусоидальности кривой напряжения;

  • тока и коэффициента искажения синусоидальности кривой тока;

  • коэффициента активной мощности;

  • частоты сети;

  • температуры внутри корпуса электросчетчика.


Испытательные выходы и вход включения режима поверки
В счетчиках электроэнергии функционируют четыре объединенных по плюсу испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления) для 1-го или 2-го канала измерения тока и работать:



  • в основном режиме (А) с передаточным числом 5000 имп/(кВт•ч), имп/(квар•ч);

  • в поверочном режиме (В) с передаточным числом 160000 имп/(кВт•ч), имп/(квар•ч).


Переключение из основного режима телеметрии (А) в поверочный режим (В) производится напряжением, подаваемым на вход включения режима поверки.


Устройство индикации
Счетчики электроэнергии имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин, одну (для одноканальных счетчиков) или две (для двухканальных счетчиков) кнопки управления режимами индикации.
Электросчетчики в режиме индикации основных параметров позволяют отображать на индикаторе по каждому каналу измерения и учета:



  • текущую активную и реактивную энергию нарастающего итога по текущему направлению;

  • учтенную активную и реактивную энергию нарастающего итога прямого и обратного направления.


В режиме индикации вспомогательных параметров счетчики электроэнергии позволяют отображать на индикаторе данные вспомогательных режимов измерения:



  • активную мощность, Вт;

  • реактивную мощность, вар;

  • полную мощность, ВА;

  • напряжение, В;

  • ток, А;

  • частоту сети, Гц;

  • коэффициент мощности;

  • температуру внутри электросчетчика, °С.


Все данные основных и вспомогательных режимов измерения отображаются с учетом введенных в счетчики электроэнергии коэффициентов трансформации по напряжению и току для каждого канала измерения.


Интерфейсы связи
Электросчетчики обеспечивают возможность программирования от внешнего компьютера через интерфейс RS-485 или оптопорт следующих параметров:



  • сетевого адреса;

  • пароля первого и второго уровней доступа к данным;

  • скорости обмена по интерфейсу RS-485;

  • скорости обмена по интерфейсу CAN и периода выдачи данных в CAN;

  • номера локомотива и номера секции (наименование точки учета);

  • текущего коэффициента трансформации;

  • периода выдачи данных на индикатор;

  • программируемых флагов;

  • конфигурации испытательных выходов;

  • идентификации электросчетчика.


Счетчики электроэнергии обеспечивают возможность управления от внешнего компьютера через интерфейс RS-485 или оптопорт:



  • режимами индикации;

  • сбросом регистров учтенной энергии;

  • фиксацией данных вспомогательных режимов измерения;

  • перезапуском электросчетчика;

  • инициализацией электросчетчика.


Счетчики электроэнергии обеспечивают возможность считывания внешним компьютером через интерфейс RS-485 или оптопорт следующих параметров и данных:



  • серийного номера и даты выпуска электросчетчика;

  • сетевого адреса;

  • номера локомотива и номера секции (наименование точки учета);

  • текущего значения коэффициента трансформации;

  • учтенной активной и реактивной энергии прямого и обратного направления;

  • текущих значений активной и реактивной энергии прямого и обратного направления;

  • мгновенных значений активной, реактивной и полной мощности;

  • напряжения, тока и коэффициента мощности;

  • частоты сети;

  • температуры внутри электросчетчика;

  • версии программного обеспечения электросчетчика;

  • слова состояния электросчетчика;

  • программируемых флагов;

  • варианта исполнения электросчетчика;

  • режима индикации и периода выдачи данных на индикатор;

  • скорости обмена по CAN и периода выдачи данных в CAN;

  • скорости обмена по RS-485;

  • идентификации электросчетчика;

  • конфигурации испытательных выходов.


Работа со счетчиками электроэнергии че
