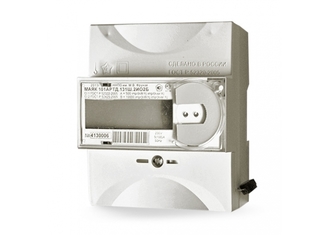

Счетчик электроэнергии однофазный многотарифный МАЯК 101АРТД.131Ш.2ИО2Б

Артикул: МАЯК 101АРТД.131Ш.2ИО2Б
(0)
5 398 руб
  • Артикул производителя: МАЯК 101АРТД.131Ш.2ИО2Б
  • Артикул: "МАЯК101АРТД.131Ш.2ИО2Б"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 0,4
  • Температура эксплуатации, °C: -40/+60
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 1
  • Номинальное напряжение, В: 230
  • Номинальный (максимальный) ток, А: 5 (100)
  • Количество тарифов: 8
Кол-во:
  • Артикул производителя: МАЯК 101АРТД.131Ш.2ИО2Б
  • Артикул: "МАЯК101АРТД.131Ш.2ИО2Б"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 0,4
  • Температура эксплуатации, °C: -40/+60
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 1
  • Номинальное напряжение, В: 230
  • Номинальный (максимальный) ток, А: 5 (100)
  • Количество тарифов: 8

НАЗНАЧЕНИЕ


Счетчики предназначены для учета активной и реактивной электроэнергии прямого и обратного направлений в однофазных сетях переменного тока частотой 50 Гц.
Счетчики могут использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ).



ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ



  • Энергонезависимая память.

  • Количество тарифов - 8.

  • Электросчетчик поддерживает тарифное расписание на каждый месяц года. Месячное тарифное расписание состоит из суточных тарифных расписаний каждого дня недели и исключительного дня.

  • Возможность задания для электросчетчика до 32-х исключительных дней.

  • Жидкокристаллический индикатор.

  • Интерфейсы связи – оптопорт, радиомодем (ZigBee подобный), PLC-модем.

  • Программируемый импульсный выход.

  • Встроенный микроконтроллер.

  • Функция управления нагрузкой (сигнал).

  • Повышенная надежность от несанкционированного доступа (два уровня доступа – групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения электросчетчика).


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ


Счетчик обеспечивает циклическое отображение следующей информации:



  • накопленной активной и реактивной электроэнергии прямого и обратного направления по тарифам и по сумме;

  • накопленной активной и реактивной электроэнергии по модулю независимо от направления по тарифам и по сумме;

  • даты и времени;

  • текущего напряжения;

  • текущего тока;

  • частоты;

  • текущей температуры (справочно);

  • текущей активной мощности прямого и обратного направления;

  • текущей реактивной мощности прямого и обратного направления;

  • текущей полной мощности прямого и обратного направления;

  • косинус φ (справочно);

  • тангенс φ (справочно);

  • действующего тарифа;

  • состояния встроенной батареи;

  • состояния встроенных модемов.


Счетчики обеспечивают регистрацию, хранение в энергонезависимой памяти и возможность считывания:



  • значения учтенной активной и реактивной электроэнергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;

  • значения учтенной активной и реактивной электроэнергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 36 месяцев;

  • значения учтенной активной и реактивной электроэнергии прямого и обратного направления на начало суток по всем тарифам в течение 125 суток;

  • значения учтенной активной и реактивной электроэнергии прямого и обратного направления каждого получаса в течение 125 суток;

  • минимальные и максимальные значения фазного напряжения каждого получаса в течение 125 суток;

  • минимальные и максимальные значения фазного напряжения за сутки в течение 125 суток;

  • журнал событий электросчетчика.


Счетчики имеют возможность записи тарифного расписания, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности, категории потребителя.
Счетчики формируют и ведут журнал событий, в котором фиксируются времена наступления и окончания событий:



  • снятие и возобновление подачи напряжения;

  • факт и причина срабатывания размыкателя нагрузки;

  • факт включения нагрузки;

  • факт перепрограммирования тарифного расписания;

  • изменение значения максимальной мощности при ограничении энергопотребления;

  • значение максимальной мощности при формировании команды на отключение;

  • статусная информация о сбоях и ошибках в работе основных узлов электросчетчика;

  • времени и даты открытия и закрытия крышки корпуса;

  • времени и даты до и после коррекции времени.


Управление нагрузкой электросчетчика производится с помощью сигнала, который срабатывает:



  • по внешней команде;

  • по превышению заданных пределов параметров сети;

  • по превышению ограничения энергопотребления;

  • при попытке несанкционированного доступа.

  • Время задержки на отключение нагрузки задается программным путем.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



































































Наименование параметров


Значение


Класс точности при измерении:
активной электроэнергии
реактивной электроэнергии



1
2


Номинальное напряжение, В


230


Установленный рабочий диапазон напряжения, В


от 198 до 253


Расширенный рабочий диапазон напряжения, В


от 160 до 265


Предельный рабочий диапазон напряжения, В


от 0 до 265


Базовый (максимальный ток), А


5 (100)


Номинальное значение частоты, Гц


50


Пределы допускаемой основной относительной погрешности при измерении напряжения в диапазоне напряжений от 160 до 265 В


±0,9%


Пределы допускаемой основной относительной погрешности при измерении токов δi:
в диапазоне от Iб до Iмакс
в диапазоне от 0,05Iб до Iб



±0,9%
δi=±[0,9+0,1(Iб /Iх - 1)], %


Пределы допускаемой основной относительной погрешности при измерении частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц.


±0,15%


Стартовый ток (чувствительность), А, не более:
при измерении активной электроэнергии
при измерении реактивной электроэнергии


0,02
0,025


Постоянная электросчетчика, имп/кВт×ч [(имп/квар·ч)]:
в основном режиме (А)
в режиме поверки (В)


500
10000


Потребляемая мощность, В·А (Вт), не более:
по цепи напряжения
по цепи тока


1,9 (9)
0,1


Скорость обмена информацией по оптопорту, бит/с


9600


Установленный диапазон рабочих температур, ˚С


от минус 4

НАЗНАЧЕНИЕ


Счетчики предназначены для учета активной и реактивной электроэнергии прямого и обратного направлений в однофазных сетях переменного тока частотой 50 Гц.
Счетчики могут использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ).



ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ



  • Энергонезависимая память.

  • Количество тарифов - 8.

  • Электросчетчик поддерживает тарифное расписание на каждый месяц года. Месячное тарифное расписание состоит из суточных тарифных расписаний каждого дня недели и исключительного дня.

  • Возможность задания для электросчетчика до 32-х исключительных дней.

  • Жидкокристаллический индикатор.

  • Интерфейсы связи – оптопорт, радиомодем (ZigBee подобный), PLC-модем.

  • Программируемый импульсный выход.

  • Встроенный микроконтроллер.

  • Функция управления нагрузкой (сигнал).

  • Повышенная надежность от несанкционированного доступа (два уровня доступа – групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения электросчетчика).


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ


Счетчик обеспечивает циклическое отображение следующей информации:



  • накопленной активной и реактивной электроэнергии прямого и обратного направления по тарифам и по сумме;

  • накопленной активной и реактивной электроэнергии по модулю независимо от направления по тарифам и по сумме;

  • даты и времени;

  • текущего напряжения;

  • текущего тока;

  • частоты;

  • текущей температуры (справочно);

  • текущей активной мощности прямого и обратного направления;

  • текущей реактивной мощности прямого и обратного направления;

  • текущей полной мощности прямого и обратного направления;

  • косинус φ (справочно);

  • тангенс φ (справочно);

  • действующего тарифа;

  • состояния встроенной батареи;

  • состояния встроенных модемов.


Счетчики обеспечивают регистрацию, хранение в энергонезависимой памяти и возможность считывания:



  • значения учтенной активной и реактивной электроэнергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;

  • значения учтенной активной и реактивной электроэнергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 36 месяцев;

  • значения учтенной активной и реактивной электроэнергии прямого и обратного направления на начало суток по всем тарифам в течение 125 суток;

  • значения учтенной активной и реактивной электроэнергии прямого и обратного направления каждого получаса в течение 125 суток;

  • минимальные и максимальные значения фазного напряжения каждого получаса в течение 125 суток;

  • минимальные и максимальные значения фазного напряжения за сутки в течение 125 суток;

  • журнал событий электросчетчика.


Счетчики имеют возможность записи тарифного расписания, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности, категории потребителя.
Счетчики формируют и ведут журнал событий, в котором фиксируются времена наступления и окончания событий:



  • снятие и возобновление подачи напряжения;

  • факт и причина срабатывания размыкателя нагрузки;

  • факт включения нагрузки;

  • факт перепрограммирования тарифного расписания;

  • изменение значения максимальной мощности при ограничении энергопотребления;

  • значение максимальной мощности при формировании команды на отключение;

  • статусная информация о сбоях и ошибках в работе основных узлов электросчетчика;

  • времени и даты открытия и закрытия крышки корпуса;

  • времени и даты до и после коррекции времени.


Управление нагрузкой электросчетчика производится с помощью сигнала, который срабатывает:



  • по внешней команде;

  • по превышению заданных пределов параметров сети;

  • по превышению ограничения энергопотребления;

  • при попытке несанкционированного доступа.

  • Время задержки на отключение нагрузки задается программным путем.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



































































Наименование параметров


Значение


Класс точности при измерении:
активной электроэнергии
реактивной электроэнергии



1
2


Номинальное напряжение, В


230


Установленный рабочий диапазон напряжения, В


от 198 до 253


Расширенный рабочий диапазон напряжения, В


от 160 до 265


Предельный рабочий диапазон напряжения, В


от 0 до 265


Базовый (максимальный ток), А


5 (100)


Номинальное значение частоты, Гц


50


Пределы допускаемой основной относительной погрешности при измерении напряжения в диапазоне напряжений от 160 до 265 В


±0,9%


Пределы допускаемой основной относительной погрешности при измерении токов δi:
в диапазоне от Iб до Iмакс
в диапазоне от 0,05Iб до Iб



±0,9%
δi=±[0,9+0,1(Iб /Iх - 1)], %


Пределы допускаемой основной относительной погрешности при измерении частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц.


±0,15%


Стартовый ток (чувствительность), А, не более:
при измерении активной электроэнергии
при измерении реактивной электроэнергии


0,02
0,025


Постоянная электросчетчика, имп/кВт×ч [(имп/квар·ч)]:
в основном режиме (А)
в режиме поверки (В)


500
10000


Потребляемая мощность, В·А (Вт), не более:
по цепи напряжения
по цепи тока


1,9 (9)
0,1


Скорость обмена информацией по оптопорту, бит/с


9600


Установленный диапазон рабочих температур, ˚С


от минус 4
