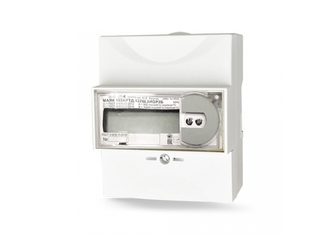

Счетчик электроэнергии однофазный многотарифный МАЯК 103АРТД.112Ш.2ИОС1Б

Артикул: МАЯК 103АРТД.112Ш.2ИОС1Б
(0)
4 699 руб
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: МАЯК 103АРТД.112Ш.2ИОС1Б
  • Артикул: "МАЯК103АРТД.112Ш.2ИОС1Б"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 0,45
  • Температура эксплуатации, °C: -40/+60
  • Варианты исполнения интерфейсов: Оптопорт, GSM или PLC
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 1/1
  • Номинальное напряжение, В: 230
  • Номинальный (максимальный) ток, А: 5 (60)
  • Количество тарифов: 8
Кол-во:
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: МАЯК 103АРТД.112Ш.2ИОС1Б
  • Артикул: "МАЯК103АРТД.112Ш.2ИОС1Б"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 0,45
  • Температура эксплуатации, °C: -40/+60
  • Варианты исполнения интерфейсов: Оптопорт, GSM или PLC
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 1/1
  • Номинальное напряжение, В: 230
  • Номинальный (максимальный) ток, А: 5 (60)
  • Количество тарифов: 8

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчики предназначены для учета активной и реактивной энергии прямого и обратного направления в однофазных сетях переменного тока частотой 50 Гц.
Счетчики могут использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электрической энергии (АИИС КУЭ).


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Энергонезависимая память.

  • Жидкокристаллический индикатор.

  • Встроенные часы реального времени.

  • Интерфейсы связи – два равноприоритетных, независимых интерфейса связи: оптопорт и RS-485/PLC/RF ISM 2400 MHz/GSM.

  • Импульсный выход.

  • Встроенный микроконтроллер.

  • Функция управления нагрузкой (реле или сигнал).

  • В качестве датчика тока – шунт.

  • Две электронные пломбы.

  • Повышенная надежность от несанкционированного доступа (два уровня доступа; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения счетчика).

  • Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.

  • Счетчики предназначены для установки на DIN-рейку (тип рейки - ТН35 по ГОСТ Р МЭК 60).


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ


Счетчики ведут многотарифный учет энергии в восьми тарифных зонах. Счетчики ведут следующие архивы тарифицированной учтенной энергии:




  • значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;

  • значения учтенной активной и реактивной энергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 36 месяцев;

  • значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам в течение 124 суток;

  • значения учтенной активной и реактивной энергии прямого и обратного направления каждого получаса в течение 124 суток;

  • минимальные и максимальные значения фазного напряжения каждого получаса в течение 124 суток;

  • журнал событий счетчика;

  • журналы показателей качества электроэнергии.


Счетчики формируют и ведут журнал событий, в котором фиксируются времена начала и окончания событий:



  • времени и даты снятия и возобновления подачи напряжения (150 записей);

  • времени и даты и причина срабатывания размыкателя нагрузки (150 записей);

  • времени и даты перепрограммирования тарифного расписания (150 записей);

  • статусная информация о сбоях и ошибках в работе основных узлов счетчика (150 записей);

  • времени и даты открытия и закрытия корпуса счетчика (150 записей);

  • времени и даты открытия и закрытия клеммной крышки (150 записей);

  • времени и даты до и после коррекции времени (150 записей);

  • времени и даты отклонения показателей качества электроэнергии (150 записей).


В журналах показателей качества электрической энергии фиксируются времена выхода/возврата за установленные верхнюю/нижнюю нормально/предельно допустимую границу:



  • действующего значения напряжения сети;

  • частоты сети;

  • размаха изменения напряжения;

  • коэффициента временного перенапряжения.


Счетчики имеют возможность записи тарифного расписания, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности.


Жидкокристаллический индикатор счетчика обеспечивает циклическое отображение следующей информации:



  • накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме;

  • накопленной активной и реактивной энергии по модулю не зависимо от направления по тарифам и по сумме;

  • даты и времени;

  • действующего значения напряжения;

  • действующего значения тока;

  • частоты;

  • мгновенного значения температуры (справочно);

  • действующего значения активной мощности прямого и обратного направлений;

  • действующего значения реактивной мощности прямого и обратного направлений;

  • действующего значения полной мощности;

  • косинус φ (справочно);

  • тангенс φ (справочно);

  • действующего тарифа.

  • состояния встроенной батареи;

  • состояния встроенных модемов.


Показатели качества электроэнергии доступны для считывания по интерфейсам:



  • отклонения напряжения сети (справочно);

  • отклонения частоты сети (справочно);

  • значение измеренного коэффициента временного перенапряжения (справочно);

  • размаха изменения напряжения (справочно).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА


































































Наименование величины



Значение



Класс точности при измерении активной (реактивной) энергии



1



Номинальное напряжение, В



230



Установленный рабочий диапазон напряжения, В



от 207 до 253



Расширенный рабочий диапазон напряжения, В



от 184 до 265



Предельный рабочий диапазон напряжения, В



от 0 до 265



Базовый (максимальный ток), А



5 (100) или 5 (60)



Номинальное значение частоты, Гц



50



Стартовый ток (чувствительность) при измерении активной (реактивной) энергии, А, не более



0,02 (0,02)



Пределы допускаемой основной относительной погрешности при измерении напряжения в диапазоне напряжений от 160 до 265 В, %



±0,9



Пределы допускаемой основной относительной погрешности при измерении токов δi, %:
в диапазоне от Iб до Iмакс
в диапазоне от 0,05Iб до Iб




±0,9
±[0,9+0,1(Iб/Iх)]



Пределы допускаемой основной относительной погрешности при измерении частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц, %



±0,15



Постоянная счетчика, имп./(кВт·ч) [имп./(квар·ч)]:
в основном режиме (А)
в режиме поверки (В)




500
10000



Потребляемая мощность, Вт (В·А), не более:
по цепи напряжения
по цепи тока




1,9 (9,6)
0,1



Скорость обмена информацией, бит/с:
по оптопорту
по PLC
по радиоинтерфейсу
по RS-485




9600
2400
9600
1200, 2400, 4800, 9600, 19200


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчики предназначены для учета активной и реактивной энергии прямого и обратного направления в однофазных сетях переменного тока частотой 50 Гц.
Счетчики могут использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электрической энергии (АИИС КУЭ).


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Энергонезависимая память.

  • Жидкокристаллический индикатор.

  • Встроенные часы реального времени.

  • Интерфейсы связи – два равноприоритетных, независимых интерфейса связи: оптопорт и RS-485/PLC/RF ISM 2400 MHz/GSM.

  • Импульсный выход.

  • Встроенный микроконтроллер.

  • Функция управления нагрузкой (реле или сигнал).

  • В качестве датчика тока – шунт.

  • Две электронные пломбы.

  • Повышенная надежность от несанкционированного доступа (два уровня доступа; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения счетчика).

  • Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.

  • Счетчики предназначены для установки на DIN-рейку (тип рейки - ТН35 по ГОСТ Р МЭК 60).


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ


Счетчики ведут многотарифный учет энергии в восьми тарифных зонах. Счетчики ведут следующие архивы тарифицированной учтенной энергии:




  • значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;

  • значения учтенной активной и реактивной энергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 36 месяцев;

  • значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам в течение 124 суток;

  • значения учтенной активной и реактивной энергии прямого и обратного направления каждого получаса в течение 124 суток;

  • минимальные и максимальные значения фазного напряжения каждого получаса в течение 124 суток;

  • журнал событий счетчика;

  • журналы показателей качества электроэнергии.


Счетчики формируют и ведут журнал событий, в котором фиксируются времена начала и окончания событий:



  • времени и даты снятия и возобновления подачи напряжения (150 записей);

  • времени и даты и причина срабатывания размыкателя нагрузки (150 записей);

  • времени и даты перепрограммирования тарифного расписания (150 записей);

  • статусная информация о сбоях и ошибках в работе основных узлов счетчика (150 записей);

  • времени и даты открытия и закрытия корпуса счетчика (150 записей);

  • времени и даты открытия и закрытия клеммной крышки (150 записей);

  • времени и даты до и после коррекции времени (150 записей);

  • времени и даты отклонения показателей качества электроэнергии (150 записей).


В журналах показателей качества электрической энергии фиксируются времена выхода/возврата за установленные верхнюю/нижнюю нормально/предельно допустимую границу:



  • действующего значения напряжения сети;

  • частоты сети;

  • размаха изменения напряжения;

  • коэффициента временного перенапряжения.


Счетчики имеют возможность записи тарифного расписания, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности.


Жидкокристаллический индикатор счетчика обеспечивает циклическое отображение следующей информации:



  • накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме;

  • накопленной активной и реактивной энергии по модулю не зависимо от направления по тарифам и по сумме;

  • даты и времени;

  • действующего значения напряжения;

  • действующего значения тока;

  • частоты;

  • мгновенного значения температуры (справочно);

  • действующего значения активной мощности прямого и обратного направлений;

  • действующего значения реактивной мощности прямого и обратного направлений;

  • действующего значения полной мощности;

  • косинус φ (справочно);

  • тангенс φ (справочно);

  • действующего тарифа.

  • состояния встроенной батареи;

  • состояния встроенных модемов.


Показатели качества электроэнергии доступны для считывания по интерфейсам:



  • отклонения напряжения сети (справочно);

  • отклонения частоты сети (справочно);

  • значение измеренного коэффициента временного перенапряжения (справочно);

  • размаха изменения напряжения (справочно).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА


































































Наименование величины



Значение



Класс точности при измерении активной (реактивной) энергии



1



Номинальное напряжение, В



230



Установленный рабочий диапазон напряжения, В



от 207 до 253



Расширенный рабочий диапазон напряжения, В



от 184 до 265



Предельный рабочий диапазон напряжения, В



от 0 до 265



Базовый (максимальный ток), А



5 (100) или 5 (60)



Номинальное значение частоты, Гц



50



Стартовый ток (чувствительность) при измерении активной (реактивной) энергии, А, не более



0,02 (0,02)



Пределы допускаемой основной относительной погрешности при измерении напряжения в диапазоне напряжений от 160 до 265 В, %



±0,9



Пределы допускаемой основной относительной погрешности при измерении токов δi, %:
в диапазоне от Iб до Iмакс
в диапазоне от 0,05Iб до Iб




±0,9
±[0,9+0,1(Iб/Iх)]



Пределы допускаемой основной относительной погрешности при измерении частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц, %



±0,15



Постоянная счетчика, имп./(кВт·ч) [имп./(квар·ч)]:
в основном режиме (А)
в режиме поверки (В)




500
10000



Потребляемая мощность, Вт (В·А), не более:
по цепи напряжения
по цепи тока




1,9 (9,6)
0,1



Скорость обмена информацией, бит/с:
по оптопорту
по PLC
по радиоинтерфейсу
по RS-485




9600
2400
9600
1200, 2400, 4800, 9600, 19200
