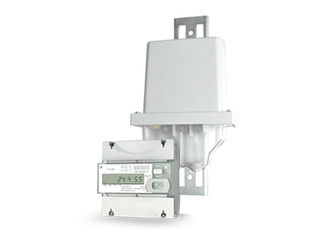

Счетчик электроэнергии однофазный многотарифный МАЯК 103АРТН.132Ш.2ИОЖ2Б

Артикул: МАЯК 103АРТН.132Ш.2ИОЖ2Б
(0)
9 998 руб
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: МАЯК 103АРТН.132Ш.2ИОЖ2Б
  • Артикул: "МАЯК103АРТН.132Ш.2ИОЖ2Б"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 0,95
  • Температура эксплуатации, °C: -40/+70
  • Варианты исполнения интерфейсов: Оптопорт, GSM
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 1/1
  • Номинальное напряжение, В: 230
  • Номинальный (максимальный) ток, А: 5 (100)
  • Количество тарифов: 8
Кол-во:
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: МАЯК 103АРТН.132Ш.2ИОЖ2Б
  • Артикул: "МАЯК103АРТН.132Ш.2ИОЖ2Б"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 0,95
  • Температура эксплуатации, °C: -40/+70
  • Варианты исполнения интерфейсов: Оптопорт, GSM
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 1/1
  • Номинальное напряжение, В: 230
  • Номинальный (максимальный) ток, А: 5 (100)
  • Количество тарифов: 8

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчики предназначены для учета активной и реактивной электронергии прямого и обратного направления в однофазных сетях переменного тока частотой 50 Гц.
Счетчики могут использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ).


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005.


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ



  • Энергонезависимая память.

  • Жидкокристаллический индикатор с подсветкой на терминале.

  • Интерфейсы связи – независимый оптический интерфейс; магистральный (для связи с УСПД) – PLC, RF ISM 2400 MHz, GSM; локальный (для связи с терминалом) - RF ISM 868 MHz.

  • Программируемый импульсный выход.

  • Встроенный микроконтроллер.

  • Функция управления нагрузкой (реле или сигнал).

  • Две электронные пломбы

  • Повышенная надежность от безучетного потребления.

  • Повышенная надежность от несанкционированного доступа (три уровня доступа).


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ


Счетчики ведут многотарифный учет электрической энергии в восьми тарифных зонах. Счетчики ведут следующие архивы тарифицированной учтенной энергии:



  • значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;

  • значения учтенной активной и реактивной энергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 36 месяцев;

  • значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам в течение 125 суток;

  • значения учтенной активной и реактивной энергии прямого и обратного направления каждого получаса в течение 125 суток;

  • минимальные и максимальные значения фазного напряжения каждого получаса в течение 125 суток;

  • минимальные и максимальные значения фазного напряжения за сутки в течение 125 суток.


Счетчики формируют и ведут журнал событий, в котором фиксируются времена начала и окончания событий:



  • времени и даты снятия и возобновления подачи напряжения (150 записей);

  • времени и даты, причина срабатывания размыкателя нагрузки (150 записей);

  • времени и даты включения нагрузки (100 записей);

  • времени и даты перепрограммирования тарифного расписания (150 записей);

  • изменение значения максимальной мощности при ограничении энергопотребления (150 записей);

  • значение максимальной мощности при формировании команды на отключение (150 записей);

  • статусная информация о сбоях и ошибках в работе основных узлов счетчика (150 записей);

  • времени и даты открытия и закрытия крышки корпуса (150 записей);

  • времени и даты открытия и закрытия клеммной колодки (150 записей);

  • времени и даты до и после коррекции времени (150 записей);

  • времени и даты отклонения показателей качества электроэнергии (150 записей).


Счетчики ведут профиль мощности со временем интегрирования 30 минут для активной и реактивной энергии прямого и обратного направления, максимальной активной и реактивной мощности прямого и обратного направления.


Жидкокристаллический индикатор терминала счетчика обеспечивает циклическое отображение следующей информации:



  • накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме;

  • накопленной активной и реактивной энергии по модулю не зависимо от направления по тарифам и по сумме;

  • даты и времени;

  • действующего значения напряжения;

  • действующего значения тока;

  • частоты;

  • мгновенного значения температуры (справочно);

  • действующего значения активной мощности прямого и обратного направления;

  • действующего значения реактивной мощности прямого и обратного направления;

  • действующего значения полной мощности прямого и обратного направления;

  • косинус φ (справочно), тангенс φ (справочно);

  • действующего тарифа;

  • состояния встроенной батареи;

  • состояния встроенных модемов.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА











































































Наименование величины



Значение



Класс точности при измерении активной (реактивной) энергии



1



Номинальное напряжение, В



230



Установленный рабочий диапазон напряжения, В



от 198 до 253



Расширенный рабочий диапазон напряжения, В



от 160 до 265



Предельный рабочий диапазон напряжения, В



от 0 до 265



Базовый (максимальный ток), А



5 (100)



Номинальное значение частоты, Гц



50



Стартовый ток (чувствительность) при измерении активной (реактивной) энергии, А, не более



0,02 (0,02)



Пределы допускаемой основной относительной погрешности при измерении напряжения в диапазоне напряжений от 160 до 265 В, %



±0,9



Пределы допускаемой основной относительной погрешности при измерении токов δi, %:
в диапазоне от Iб до Iмакс
в диапазоне от 0,05Iб до Iб



±0,9
±[0,9+0,1(Iб/Iх)]



Пределы допускаемой основной относительной погрешности при измерении частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц, %



±0,15



Постоянная счетчика, имп./(кВт·ч) [имп./(квар·ч)]:
в основном режиме (А)
в режиме поверки (В)




500
10000



Потребляемая мощность, Вт (В·А), не более:
по цепи напряжения
по цепи тока




1,9 (9)
0,1



Потребляемая мощность терминала, Вт (В·А), не более



1,3 (1,8)



Скорость обмена информацией, бит/с:
по оптопорту
по PLC
по радиоинтерфейсу




9600
2400
9600



Установленный диапазон рабочих температур, ˚С:
счетчика
терминала



от - 40 до + 70
от - 40 до + 55



Количество тарифов
