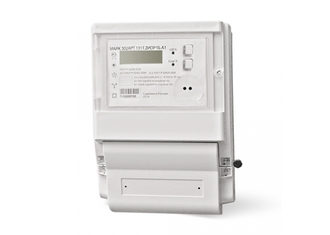

Варианты исполнения интерфейсов:
Оптопорт, 2RS-485
Материал корпуса:
Пластик
Количество фаз:
3
Класс точности по учету активной/реактивной энерги:
0,5s/1
Номинальное напряжение, В:
3х(120-230)/(208-400)
Номинальный (максимальный) ток, А:
5 (10)
Диапазон рабочих частот, Гц:
47.5 / 52.5
Количество тарифов:
8
НАЗНАЧЕНИЕ
Счетчики предназначены для учета активной и реактивной электроэнергии прямого и обратного направлений в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц. Счетчики могут использоваться автономно или в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, МНЯК.411152.006 ТУ Свидетельство об утверждении типа средств измерений RU.C.34.011.A № 52895 Соответствие требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (ГОСТ 12.2.091-2012); требованиям технического регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (ГОСТ 30805.22-2013, ГОСТ 30804.4.4-2013, ГОСТ 30804.4.3-2013, СТБ МЭК 61000-4-6-2009, ГОСТ 30804.4.2-2013, СТБ МЭК 61000-4-5-2006; ГОСТ 30804.3.8 -2002).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА
Энергонезависимая память.
Встроенный микроконтроллер.
Жидкокристаллический индикатор (ЖКИ) с подсветкой.
Интерфейсы связи – RS-485, 2xRS-485 и/или оптопорт.
Дополнительные интерфейсные модули – GSM, PLC, Ethernet, радиомодем (ZigBee подобный).
Два импульсных (телеметрических) выхода.
В качестве датчиков тока используются токовые трансформаторы.
Встроенные часы реального времени с высокой точностью хода (не хуже 0,4 с/сутки).
Две электронные пломбы (для фиксации времени вскрытия клеммной крышки и времени вскрытия крышки электросчетчика).
Функция управления нагрузкой (встроенное трехфазное реле с контролем состояния или сигнал).
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА
Счетчики обеспечивают регистрацию, хранение и считывание по интерфейсу:
значения учтенной активной и реактивной электроэнергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;
значения учтенной активной и реактивной электроэнергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 12 месяцев;
значения учтенной активной и реактивной электроэнергии прямого и обратного направления на начало суток по всем тарифам в течение 125 суток;
значения учтенной активной и реактивной электроэнергии прямого и обратного направления каждого получаса в течение 125 суток.
Счетчики имеют возможность записи тарифного расписания, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности, категории потребителя.
Электросчетчики формируют и ведут журнал событий, в котором фиксируются времена наступления и окончания событий:
снятие и возобновление подачи напряжения;
факт и причина срабатывания размыкателя нагрузки;
факт включения нагрузки;
факт перепрограммирования тарифного расписания;
изменение значения максимальной мощности при ограничении энергопотребления;
значение максимальной мощности при формировании команды на отключение;
статусная информация о сбоях и ошибках в работе основных узлов электросчетчика;
времени и даты открытия и закрытия крышки клеммной колодки;
времени и даты открытия и закрытия крышки электросчетчика;
времени и даты до и после коррекции времени.
Управление нагрузкой электросчетчика производится с помощью встроенного реле либо сигнала, который срабатывает:
по внешней команде;
по превышению заданных пределов параметров сети;
по превышению ограничения энергопотребления;
при попытке несанкционированного доступа.
Время задержки на отключение нагрузки задается программным путем.
Жидкокристаллический индикатор (ЖКИ) обеспечивает циклическое отображение следующей информации:
накопленной активной и реактивной электроэнергии прямого и обратного направления по тарифам и по сумме;
накопленной активной и реактивной электроэнергии по модулю не зависимо от направления по тарифам и по сумме;
даты и времени;
действующего значения текущего напряжения по каждой из трех фаз;
действующего значения текущего тока по каждой из трех фаз;
частоты;
текущей температуры (справочно);
текущей активной мощности прямого и обратного направления по каждой из трех фаз и по сумме;
текущей реактивной мощности прямого и обратного направления по каждой из трех фаз и по сумме;
текущей полной мощности прямого и обратного направления по каждой из трех фаз и по сумме;
косинус φ (справочно);
тангенс φ (справочно);
действующего тарифа;
состояния встроенной батареи;
состояния встроенных модемов;
состояния реле управления нагрузкой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА
Наименование параметров
Значение
Класс точности при измерении: активной электроэнергии реактивной электроэнергии
1 или 0,5S 1 или 2
Номинальное напряжение (Uном), В
3х57,7/100 или 3х(120 – 230)/(208 –400)
Установленный рабочий диапазон напряжения, В
от 0,9 до 1,1 Uном
Расширенный рабочий диапазон напряжения, В
от 0,8 до 1,15 Uном
Предельный рабочий диапазон напряжения, В
от 0 до 1,15 Uном
Базовый (максимальный) ток для электросчетчиков непосредственного включения (Iб/Iмакс), А Номинальный (максимальный) ток для электросчетчиков, включаемых через трансформатор (Iном/Iмакс), А
5 (60) или 5 (100) 5 (10)
Номинальное значение частоты, Гц
50
Пределы допускаемой погрешности измерения фазных напряжений, %
± 0,9
Пределы допускаемой погрешности измерения фазных токов, %: для электросчетчиков непосредственного включения:
в диапазоне от Iб до Iмакс
± 5
в диапазоне от 0,01Iб до Iб
± [ 5 + 0,2( Iб/Iх - 1)]
для электросчетчиков трансформаторного включения:
в диапазоне от Iном до Iмакс
± 2
в диапазоне от 0,01Iном до Iном
± [ 2 + 0,2( Iном/Iх - 1)]
