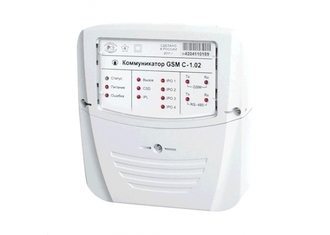

Коммуникатор GSM С-1.02

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Коммуникаторы предназначены для сопряжения сетей подвижной радиотелефонной связи стандарта GSM-900/1800 с локальной сетью объекта стандарта RS-485. Посредством данного сопряжения осуществляется удаленный радиодоступ со стороны центра управления и сбора данных к электросчетчикам, контроллерам или другим средствам измерения, расположенным на объекте и объединенным в локальную сеть.
Коммуникаторы могут использоваться как каналообразующее устройство в составе распределенных автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).
Коммуникаторы выпускаются взамен ранее выпускаемого коммуникатора GSM C-1.01, поддерживают все его функции и имеют целый ряд дополнительных возможностей.
С-1.02
Самостоятельное, конструктивно законченное устройство с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276В (от 276 до 440В в течение 6 часов).
С-1.02.01
Одноплатное бескорпусное устройство для встраивания в электросчетчик ПСЧ-4ТМ.05МК или другие устройства с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчика ПСЧ-4ТМ.05МК с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В.
С-1.02.02
Одноплатное бескорпусное устройство для встраивания в электросчетчик ПСЧ-3ТМ.05М или другие устройства с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчика ПСЧ-3ТМ.05М с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В.

НОРМАТИВНО ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие:

• требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (ГОСТ 12.2.091-2012);


• требованиям технического регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (ГОСТ 30804.4.2-2013, СТБ МЭК 61000-4-5-2006, ГОСТ Р 51317.4.5-99, ГОСТ 30804.4.4-2013, ГОСТ 30804.4.11-2013, ГОСТ 30805.22-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013);


• «Правилам применения абонентских станций (абонентских радиостанций) сетей подвижной радиотелефонной связи стандарта GSM-900/1800»


• техническим условиям ИЛГШ.468354.008ТУ.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

• Возможность работы в двух различных сетях GSM по каналам CSD и GPRS с автоматическим выбором сети.


• Возможность устанавливать и поддерживать одновременно до четырех исходящих и одно входящее TCP/IP-соединения с разными удаленными компьютерами через сеть Интернет с использованием канала GPRS и шлюза оператора сотовой связи.


• Наличие дискретных изолированных входов телесигнализации и выходов телеуправления с возможностью дистанционного управления и считывания состояний.


• Наличие светодиодного устройства индикации для отображения текущего состояния коммуникатора.


• Встроенные часы реального времени с возможностью синхронизации времени по серверам точного времени Интернет.


• Ведение журналов событий.


• Возможность удаленного и местного обновления программного обеспечения.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Коммуникаторы могут регистрироваться и работать в одной из двух сетей GSM, определяемых установленными в коммуникаторы персональными идентификационными картами абонента (SIM-карты), которых может быть две.
Коммуникаторы могут работать в сети GSM в режиме пакетной передачи данных с использованием технологии GPRS и в режиме канальной передачи данных с использованием технологии CSD (модемное соединение).
Коммуникаторы могут устанавливать и поддерживать одновременно до четырех исходящих и одно входящее TCP/IP-соединения с разными удаленными компьютерами через сеть Интернет с использованием канала GPRS и шлюза оператора сотовой связи, в сети которого зарегистрирован коммуникатор.
Исходящие TCP/IP-соединения (коммуникатор является клиентом TCP/IP) устанавливаются с удаленными компьютерами, имеющими статические IP-адреса, по инициативе коммуникатора в соответствии с конфигурационными параметрами коммуникатора:

• по интерфейсному запросу в формате протокола коммуникатора;


• при обнаружении допустимого входящего вызова в голосовом режиме (с возможностью фильтрации посредством конфигурируемого списка допустимых абонентских номеров);


• по конфигурируемому таймеру автосоединения;


• по конфигурируемому расписанию автосоединения.

Входящее TCP/IP-соединение (коммуникатор является сервером TCP/IP) обслуживается коммуникатором по конфигурируемому порту при запросе соединения от удаленного клиента. При этом коммуникатор должен иметь статический IP-адрес в сети Интернет. Входящие TCP/IP-соединения могут фильтроваться посредством конфигурируемого списка допустимых входящих IP-адресов.
Коммуникаторы позволяют устанавливать CSD-соединение с GSM-модемами удаленных компьютеров при обнаружении вызова в режиме передачи данных. При этом коммуникаторы могут находиться в состоянии соединения с удаленными компьютерами по каналу GPRS. Входящие CSD-вызовы могут фильтроваться посредством конфигурируемого списка допустимых абонентских номеров.
Коммуникаторы в состоянии соединения с удаленными компьютерами (любого GPRS-TCP/IP или CSD) производят ретрансляцию данных, принятых от удаленного компьютера по сети GSM в сеть RS-485 и обратно. При этом, в зависимости от параметров конфигурации, коммуникаторы могут осуществлять прозрачную (без изменения) ретрансляцию данных из сети в сеть или ретрансляцию с преобразованием.
Коммуникаторы во всех режимах ретрансляции поддерживают пакетный протокол обмена с удаленными компьютерами, позволяющий существенно (до 10 раз) повысить производительность обмена данными между удаленными компьютерами и устройствами, подключенными к интерфейсам RS-485 коммуникаторов.
Коммуникаторы имеют ряд пользовательских конфигурационных параметров, которые определяют его свойства и поведение в системе и могут быть изменены дистанционно от удаленных компьютеров через сеть GSM (удаленное конфигурирование) или через сеть RS-485 объекта (местное конфигурирование).
Коммуникаторы выполняют функцию преобразования скорости и позволяют осуществлять обмен с устройствами, подключенными к интерфейсу RS-485, на скоростях обмена в диапазоне от 300 до 115200 бит/с.
Коммуникаторы С-1.02 и С-1.02.01 имеют два дискретных изолированных входа телесигнализации и два дискретных изолированных выхода телеуправления с возможностью удаленного считывания их состояний и управления выходами. В зависимости от конфигурации, коммуникаторы по измененным состояниям входов телесигнализации могут формировать и передавать SMS-сообщение абоненту, номер которого указан в параметрах конфигурации.
Коммуникаторы имеют встроенные часы реального времени и позволяют производить удаленную и местную установку времени, коррекцию и синхронизацию времени по серверам точного времени Интернет.
Коммуникаторы ведут журналы событий с возможностью их последующего просмотра:

• журнал времени выключения/включения;


• журнал коррекции времени;


• журнал регистрации в сети оператора сотовой связи;


• журнал GPRS соединений;


• журнал трафика GPRS;


• журнал CSD соединений;


• журнал изменения состояний входов телесигнализации;


• журнал несанкционированного доступа к параметрам и данным;


• журнал пе
