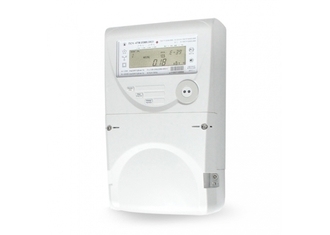

Многофункциональный счетчик-коммуникатор ПСЧ-4ТМ.05МК.13

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Счетчик предназначен для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Электросчетчик может применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.
Счетчик электроэнергии предназначен для работы автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ), а так же автоматизированных системах диспетчерского управления (АСДУ).

В модельный ряд электросчетчиков входят:

• двунаправленные счетчики для учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);


• однонаправленные счетчики для учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);


• комбинированные электросчетчики для учета активной энергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной энергии прямого и обратного направления (три канала учета).

Двунаправленные и комбинированные электросчетчики могут конфигурироваться и учитывать:

• активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);


• реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);


• реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Конфигурированные и однонаправленные электросчетчики при эксплуатации на линиях с потоком энергии в одном направлении препятствуют попыткам хищения электроэнергии в результате умышленного неправильного подключения, связанного с переворотом тока в одной или нескольких токовых цепях счетчика.

НОРМАТИВНО ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ИЛГШ.411152.167 ТУ
Сертификат соответствия № РОСС RU.АЯ74.B34132
Свидетельство об утверждении типа средств измерений RU.С.34.011.А № 42421

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Два равноприоритетных, независимых, гальванически развязанных интерфейса связи: RS-485 и оптопорт.


• Дополнительные интерфейсные модули: GSM, PLC, Ethernet, RF.


• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.


• Жидкокристаллический индикатор с подсветкой.


• Два конфигурируемых изолированных испытательных выхода.


• Один конфигурируемый цифровой вход.


• Формирование сигнала управления нагрузкой по различным программируемым критериям.


• В корпусе предусмотрено место для коммуникационного оборудования.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА
Тарификация и архивы учтенной энергии
Электросчетчик ведет многотарифный учет активной и реактивной энергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).

Тарификатор:

• четыре тарифа (Т1-Т4);


• четыре типа дня (будни, суббота, воскресенье, праздник);


• двенадцать сезонов (на каждый месяц года);


• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;


• используется расписание праздничных дней и список перенесенных дней.

Счетчик ведет архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

• всего от сброса (нарастающий итог);


• за текущие и предыдущие сутки;


• на начало текущих и предыдущих суток;


• за каждые предыдущие календарные сутки глубиной до 30 дней;


• на начало каждых предыдущих календарных суток глубиной до 30 суток;


• за текущий месяц и двенадцать предыдущих месяцев;


• на начало текущего месяца и двенадцати предыдущих месяцев;


• за текущий и предыдущий год;


• на начало текущего и предыдущего года.

Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.

Профили мощности нагрузки
Двунаправленные счетчики электроэнергии ведут два независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления), однонаправленные и комбинированные электросчетчики - один массив (имеется по 2 профиля для всех видов):

• время интегрирования от 1 до 30 минут (счетчики непосредственного включения);


• время интегрирования от 1 до 60 минут (счетчики трансформаторного включения);


• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут;


• включение с номинальным напряжением.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Регистрация максимумов мощности нагрузки
Электросчетчик может использоваться как регистратор максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика электроэнергии:

• интервальных максимумов (от сброса до сброса);


• месячных максимумов (за текущий и каждый из двенадцати предыдущих месяцев).

Измерение параметров сети и показателей качества электрической энергии
Электросчетчик измеряет мгновенные значения (время интегрирования 1 секунда) физических величин, характеризующих трехфазную электрическую сеть:

• активной, реактивной и полной мощности;


• активной и реактивной мощности потерь;


• фазного и межфазного напряжения и напряжения прямой последовательности;


• тока;


• коэффициента мощности;


• частоты сети;


• текущего времени и даты;


• температуры внутри корпуса;


• тока нулевой последовательности;


• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;


• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;


• коэффициентов искажения синусоидальности кривой токов;


• коэффициентов несимметрии тока по нулевой и обратной последовательностям.

Все варианты исполнения электросчетчика, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.

Счетчик может использоваться как измеритель показателей качества электроэнергии по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы
В электросчетчике функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);


• статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обра
