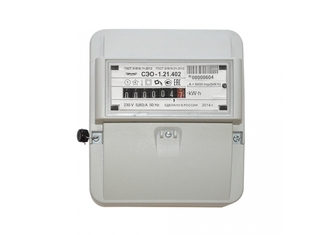

Счетчик э/э однофазный однотарифный СЭО-1.21
- Производитель: ННПО им. М.В.Фрунзе
- Артикул производителя: СЭО-1.21
- Гарантия, лет: 5
- Срок службы, часов: 262 800
- Температура эксплуатации, °C: -40/+60
- Варианты исполнения интерфейсов: ТМ вых.
- Материал корпуса: Пластик
- Количество фаз: 1
- Класс точности по учету активной/реактивной энерги: 1
- Номинальное напряжение, В: 230
- Номинальный (максимальный) ток, А: 5 (100)
- Количество тарифов: 1
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Счетчик предназначен для учета активной электроэнергии прямого направления в однофазных электрических сетях переменного тока.
Счетчик электроэнергии изготавливается по технологии поверхностного монтажа на современном оборудовании с применением элементной базы ведущих мировых производителей. В электросчетчике обеспечивается требуемая погрешность измерения энергии при наличии в цепи нагрузки постоянной составляющей.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Счетчик электроэнергии соответствует требованиям ГОСТ 31818.11, ГОСТ 31819.21, ИЛГШ.411152.181 ТУ.
В части безопасности эксплуатации электросчетчик соответствует требованиям ГОСТ 12.2.091-2012 и ГОСТ 31818-2012 для класса защиты ІІ.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
- Электромеханическое отсчетное устройство (ОУ) отображает количество потребляемой энергии в кВт·ч с точностью до десятых долей.
- В счетчике электроэнергии применены отсчетные устройства со стопором обратного хода и защитой от электромагнитных воздействий.
- Светодиодная индикация наличия мощности в цепи нагрузки, при этом частота погасания светодиода пропорциональна уровню энергопотребления.
- В качестве устройства измерения тока используется шунт, установленный в фазной линии, либо токовый трансформатор и шунт (один в фазной, другой в нулевой линии).
- Электросчетчик оснащен гальванически развязанным от сети импульсным выходом, предназначен для контроля параметров электросчетчиков при их изготовлении и поверке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА
Наименование величины | Значение |
Класс точности | 1 |
Номинальное напряжение, В | 230 |
Установленный рабочий диапазон напряжения, В | 207 - 253 |
Расширенный рабочий диапазон напряжения, В | 184 – 265 |
Предельный рабочий диапазон напряжения, В | 0 - 265 |
Базовый (максимальный) ток, А | 5 (100) |
Номинальное значение частоты, Гц | 50 |
Стартовый ток (чувствительность), А | не более 0,02 |
Постоянная электросчетчика, имп/кВт×ч | 6400 |
Потребляемая мощность, В·А (Вт): |
|
Условия эксплуатации: |
|
Межповерочный интервал, лет | 16 |
Средняя наработка счетчика на отказ, ч | не менее 220000 |
Средний срок службы счетчика, лет | не менее 30 |
Гарантийный срок (с даты выпуска электросчетчика), лет | 5 |
Масса, кг | не более 0,37 |
Габаритные размеры, мм | 117,5х135,5х67 |
