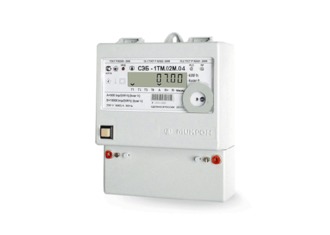

Счетчик электроэнергии многофункциональный СЭБ-1ТМ.02М.04

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Электросчетчик предназначен для многотарифного коммерческого или технического учета активной энергии независимо от направления (учет по модулю) и реактивной энергии прямого и обратного направления в однофазных двухпроводных сетях переменного тока.
Счетчик ведет четырехканальный массив профиля мощности нагрузки с программируемым временем интегрирования и может использоваться как измеритель параметров однофазной сети и параметров качества электроэнергии.
Счетчик может эксплуатироваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие ГОСТ Р 52322-2005, ГОСТ Р 52320-2005, ГОСТ Р 52425-2005
Сертификат соответствия № РОСС RU.АЯ74.В34208
Свидетельство об утверждении типа средств измерений RU.C.34.011.A №42947

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Энергонезависимая память.


• Встроенные часы реального времени.


• Функция управления нагрузкой (программируемая стратегия отключения).


• Профиль параметров: активной мощности, напряжения, тока и температуры.


• Интерфейсы связи: RS-485, оптопорт, PLC, радиоинтерфейс.


• Поддерживает ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол обмена.


• Повышенная надежность (отсутствие алюминиевых электролитических конденсаторов).


• Программируемый импульсный выход.


• Варианты исполнения электросчетчика с расщепленной архитектурой (-.08-.11) состоят из двух блоков:
  - блок счетчика в корпусе для наружной установки, имеющий степень защиты от проникновения пыли и воды IP55 по ГОСТ 14254;
  - удаленный терминал в корпусе для установки на DIN-рейку.


• Связь между электросчетчиком и удаленным терминалом осуществляется посредством радиоинтерфейса.


• Удаленный радиодоступ к электросчетчику может осуществляется также посредством модема ISM М-4.02.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

Тарификация и учет электроэнергии

Электросчетчик ведет многотарифный учет активной и реактивной энергии в четырех тарифных зонах (Т1-Т4) по четырем типам дней (будни, суббота, воскресенье, праздник) в двенадцати сезонах. Сезоном является календарный месяц года, начинающийся с первого числа.

Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала.

Тарификатор электросчетчика использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Список перенесенных дней позволяет изменить тарификацию по типу дня, не изменяя тарифного расписания (например, рабочая суббота, которая должна тарифицироваться как будний день).

Счетчик ведет архивы тарифицированной учтенной электроэнергии и нетарифицированный учет числа импульсов, поступающих от внешнего датчика по цифровому входу:

• всего от сброса (нарастающий итог);


• за текущие и предыдущие сутки;


• на начало текущих и предыдущих суток;


• за текущий месяц и двенадцать предыдущих месяцев;


• на начало текущего месяца и двенадцати предыдущих месяцев;


• за текущий и предыдущий год;


• на начало текущего и предыдущего года.

Электросчетчик может конфигурироваться для однонаправленного режима учета реактивной энергии и учитывать:

• активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);


• реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);


• реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Профиль мощности нагрузки

Счетчик электроэнергии ведет четырехканальный массив профиля мощности нагрузки с программируемым временем интегрирования от 1 до 60 минут для активной мощности (независимо от направления), напряжения сети, реактивной мощности прямого направления, реактивной мощности обратного направления.

Измерение параметров сети и показателей качества электричества
Электросчетчик измеряет мгновенные значения физических величин с временем усреднения 1 с, характеризующих однофазную электрическую сеть, и может использоваться как измеритель:

• активной и реактивной мощности;


• полной мощности;


• напряжения сети и встроенной батареи;


• тока;


• коэффициента активной мощности;


• частоты сети;


• текущего времени и даты;


• температуры внутри счетчика электроэнергии.

Все измеряемые параметры сети доступны через интерфейсы связи и могут отображаться на индикаторе электросчетчика в режиме индикации вспомогательных параметров.

Счетчик может использоваться как измеритель показателей качества электроэнергии по параметрам установившегося отклонения частоты сети, а также по параметрам установившегося отклонения напряжения.

Счетчик электроэнергии позволяет управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям. Электросчетчик с функцией управления нагрузкой может работать:

• в режиме ограничения мощности нагрузки;


• в режиме ограничения энергии за сутки;


• в режиме ограничения энергии за расчетный период;


• в режиме контроля напряжения сети;


• в режиме контроля температуры электросчетчика;


• в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях. Независимо от разрешенных режимов, управление нагрузкой и формирование сигнала управления нагрузкой производится по интерфейсной команде оператора.

Испытательный выход
В счетчике электроэнергии функционирует один изолированный испытательный выход, который может конфигурироваться для формирования:

• сигнала индикации превышения программируемого порога активной мощности;


• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления);


• сигнала управления нагрузкой по программируемым критериям;


• сигналов телеуправления;


• сигнала контроля точности хода часов.

Цифровой вход
В электросчетчике функционирует один изолированный цифровой вход, который может конфигурироваться:

• для управления режимом поверки;


• для подсчета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);


• как вход телесигнализации.

Журналы счетчика

Счетчик ведет журналы событий, журналы показателей качества электроэнергии, журнал превышения порога мощности и статусный журнал.

Устройство индикации
Электросчетчики, предназначенные для установки внутри помещения, имеют устройство индикации (УИ) на основе жидкокристаллического индикатора (ЖКИ) для отображения учтенной энергии и измеряемых параметров, а также одну кнопку управления режимами индикации.

Отображение учтенной электроэнергии и измеряемых параметров счетчиков наружной установки должно производиться через терминал Т-1.01, подключаемый к счетчику по радиоканалу через встроенный радиомодем. Терминал счетчика имеет тот же жидкокристаллический индикатор (ЖКИ) для отображения учтенной электроэнергии и измеряемых параметров, а также кнопку управления режимами индикации, как и счетчики внутренней установки.

Электр
