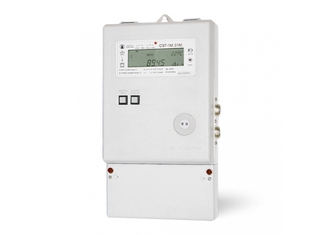

Счетчик электроэнергии многофункциональный СЭТ-1М.01М.04

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Счетчики предназначены для учета активной и реактивной электроэнергии прямого и обратного направления в однофазных сетях переменного тока.
Счетчики электроэнергии позволяют измерять параметры однофазной сети по двум каналам измерения и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками.
Электросчетчики могут эксплуатироваться на электроподвижном составе переменного тока, работающего в тяговом режиме и в режиме рекуперации.
Счетчики предназначены для работы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных систем диспетчерского управления (АСДУ), автоматизированных систем регистрации параметров движения и автоведения переменного тока (РПДА ПТ).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ЭЛЕКТРОСЧЕТЧИКА

Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005.
Сертификат соответствия РОСС RU.АГ78.В00021.
Свидетельство об утверждении средств измерений RU.С.34.011.А 35144.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Три равноприоритетных, независимых, изолированных интерфейса связи: RS-485, CAN и оптический интерфейс.


• По интерфейсам связи RS-485 и оптопорту счетчики электроэнергии поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол.


• Четыре объединенных по плюсу испытательных выхода.


• Возможность трансформаторного подключения к сети по току и трансформаторного или непосредственного подключения по напряжению.


• Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.


• Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА
Подключение электросчетчиков к сети
Подключение счетчиков электроэнергии к сети производится через измерительные трансформаторы напряжения и тока. Допускается непосредственное подключение счетчиков электроэнергии к сети по напряжению с номинальными значениями напряжений из ряда: 100, 120, 127, 173, 190, 200, 220, 230 В.
Счетчики электроэнергии имеют раздельные (изолированные) цепи напряжения измерения и питания, могут подключаться к измерительной сети по схеме с совместным и раздельным включением цепей напряжения измерения и питания.
При раздельном включении цепей измерения и питания индикаторы счетчиков электроэнергии и интерфейсы связи функционируют при наличии напряжения питания и отсутствии напряжения в измерительной цепи.

Учет энергии
Счетчики электроэнергии ведут независимый (раздельный) учет по каждому каналу измерения тока (для электросчетчиков с двумя каналами измерения и учета) активной и реактивной энергии нарастающего итога прямого и обратного направления (4 канала учета).

Измерение параметров сети
Счетчики электроэнергии измеряют мгновенные значения (с программируемым временем интегрирования от 0,2 до 5 секунд) физических величин, характеризующих однофазную электрическую сеть по двум каналам измерения, и могут использоваться как измерители параметров или датчики по каждому каналу измерения:

• активной, реактивной и полной мощности;


• напряжения и коэффициента искажения синусоидальности кривой напряжения;


• тока и коэффициента искажения синусоидальности кривой тока;


• коэффициента активной мощности;


• частоты сети;


• температуры внутри корпуса электросчетчика.

Испытательные выходы и вход включения режима поверки
В счетчиках электроэнергии функционируют четыре объединенных по плюсу испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления) для 1-го или 2-го канала измерения тока и работать:

• в основном режиме (А) с передаточным числом 5000 имп/(кВт•ч), имп/(квар•ч);


• в поверочном режиме (В) с передаточным числом 160000 имп/(кВт•ч), имп/(квар•ч).

Переключение из основного режима телеметрии (А) в поверочный режим (В) производится напряжением, подаваемым на вход включения режима поверки.

Устройство индикации
Счетчики электроэнергии имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин, одну (для одноканальных счетчиков) или две (для двухканальных счетчиков) кнопки управления режимами индикации.
Электросчетчики в режиме индикации основных параметров позволяют отображать на индикаторе по каждому каналу измерения и учета:

• текущую активную и реактивную энергию нарастающего итога по текущему направлению;


• учтенную активную и реактивную энергию нарастающего итога прямого и обратного направления.

В режиме индикации вспомогательных параметров счетчики электроэнергии позволяют отображать на индикаторе данные вспомогательных режимов измерения:

• активную мощность, Вт;


• реактивную мощность, вар;


• полную мощность, ВА;


• напряжение, В;


• ток, А;


• частоту сети, Гц;


• коэффициент мощности;


• температуру внутри электросчетчика, °С.

Все данные основных и вспомогательных режимов измерения отображаются с учетом введенных в счетчики электроэнергии коэффициентов трансформации по напряжению и току для каждого канала измерения.

Интерфейсы связи
Электросчетчики обеспечивают возможность программирования от внешнего компьютера через интерфейс RS-485 или оптопорт следующих параметров:

• сетевого адреса;


• пароля первого и второго уровней доступа к данным;


• скорости обмена по интерфейсу RS-485;


• скорости обмена по интерфейсу CAN и периода выдачи данных в CAN;


• номера локомотива и номера секции (наименование точки учета);


• текущего коэффициента трансформации;


• периода выдачи данных на индикатор;


• программируемых флагов;


• конфигурации испытательных выходов;


• идентификации электросчетчика.

Счетчики электроэнергии обеспечивают возможность управления от внешнего компьютера через интерфейс RS-485 или оптопорт:

• режимами индикации;


• сбросом регистров учтенной энергии;


• фиксацией данных вспомогательных режимов измерения;


• перезапуском электросчетчика;


• инициализацией электросчетчика.

Счетчики электроэнергии обеспечивают возможность считывания внешним компьютером через интерфейс RS-485 или оптопорт следующих параметров и данных:

• серийного номера и даты выпуска электросчетчика;


• сетевого адреса;


• номера локомотива и номера секции (наименование точки учета);


• текущего значения коэффициента трансформации;


• учтенной активной и реактивной энергии прямого и обратного направления;


• текущих значений активной и реактивной энергии прямого и обратного направления;


• мгновенных значений активной, реактивной и полной мощности;


• напряжения, тока и коэффициента мощности;


• частоты сети;


• температуры внутри электросчетчика;


• версии программного обеспечения электросчетчика;


• слова состояния электросчетчика;


• программируемых флагов;


• варианта исполнения электросчетчика;


• режима индикации и периода выдачи данных на индикатор;


• скорости обмена по CAN и периода выдачи данных в CAN;


• скорости обмена по RS-485;


• идентификации электросчетчика;


• конфигурации испытательных выходов.

Работа со счетчиками электроэнергии че
