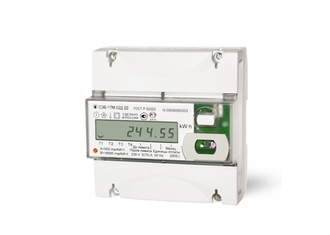

Счетчик электроэнергии однофазный многофункциональный СЭБ-1ТМ.02Д.03

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Счетчики предназначены для многотарифного коммерческого или технического учета активной электроэнергии независимо от направления (учет по модулю) в однофазных двухпроводных сетях переменного тока.
Счетчики опционально ведут четырехканальный массив профиля параметров с программируемым временем интегрирования, могут использоваться как измерители параметров однофазной сети и параметров качества электроэнергии.
Счетчики предназначены для работы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), биллинговых систем с реализацией функции управления нагрузкой по программируемым критериям или по удаленным запросам.

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие ГОСТ Р 52322-2005, ГОСТ Р 52320-2005
Сертификат соответствия № РОСС RU.АЯ74.В33641
Сертификат об утверждении типа средств измерений RU.C.34.011.A №37740

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Цифровая обработка сигналов.


• Энергонезависимая память.


• Встроенные часы реального времени.


• Раздельный учет электроэнергии до и после программируемого лимита в каждой тарифной зоне.


• Функция управления нагрузкой (программируемая стратегия отключения).


• Профиль активной мощности, напряжения тока и температуры.


• Интерфейсы связи: независимые, равноприоритетные RS-485 и оптопорт.


• Поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена.


• Счетчик с PLC-модемом обеспечивает передачу данных по низковольтным электрическим сетям общего назначения и соответствует требованиям ГОСТ Р 51317.3.8-99 (МЭК 6100-3-8-97) с поддержкой стека протоколов Y-NET фирмы Yitran, позволяющего организовывать сеть передачи данных древовидной структуры с автоматической адресацией, маршрутизацией и автоматической оптимизацией маршрутов.


• Повышенная надежность (отсутствие алюминиевых электролитических конденсаторов).


• Программируемый импульсный выход.


• Корпус – вариант исполнения, предназначенный для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

Тарификация и учет энергии
Электросчетчики ведут многотарифный учет активной энергии в четырех тарифных зонах (Т1-Т4), по четырем типам дней (будни, суббота, воскресенье, праздник) в двенадцати сезонах.
Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала.
Тарификатор электросчетчиков использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Электросчетчики ведут архивы тарифицированной учтенной энергии:

• всего от сброса (нарастающий итог);


• за текущие и предыдущие сутки;


• на начало текущих и предыдущих суток;


• за текущий месяц и двенадцать предыдущих месяцев;


• на начало текущего месяца и двенадцати предыдущих месяцев;


• за текущий и предыдущий год;


• на начало текущего и предыдущего года.

В каждой тарифной зоне ведется раздельный учет энергии до и после программируемого лимита, учет суммарной энергии до и после программируемого лимита (например, социальный лимит).
Профиль параметров
Счетчики электроэнергии опционально ведут четырехканальный массив профиля параметров с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления, напряжения сети, тока нагрузки и температуры внутри электросчетчика.
Глубина хранения массива профиля со временем интегрирования 30 минут составляет 113 суток.
Измерение параметров сети и показателей качества электричества
Счетчики электроэнергии измеряют мгновенные значения физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители следующих параметров:

• активной, реактивной и полной мощностей;


• напряжения сети и встроенной батареи;


• тока;


• коэффициента мощности;


• частоты сети;


• текущего времени и даты;


• температуры внутри электросчетчика.

Все измеряемые параметры сети доступны через интерфейс связи и могут отображаться на индикаторе электросчетчика в режиме индикации вспомогательных параметров.
Счетчики могут использоваться как измерители показателей качества электроэнергии по параметрам установившегося отклонения частоты сети согласно ГОСТ 13109-97 и по параметрам установившегося отклонения напряжения согласно ИЛГШ.411152.158ТУ.
Управление нагрузкой
Счетчики электроэнергии формируют сигналы управления нагрузкой по различным программируемым критериям и позволяют производить отключение/включение нагрузки посредством внешнего коммутирующего устройства.
Электросчетчики с функцией управления нагрузкой могут работать в следующих режимах:

• в режиме предоплаты;


• в режиме ограничения мощности нагрузки;


• в режиме ограничения энергии за сутки;


• в режиме контроля напряжения сети;


• в режиме контроля температуры электросчетчика;


• в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях в зависимости от конфигурации электросчетчиков.
Испытательный выход
В счетчиках электроэнергии функционирует один изолированный испытательный выход основного передающего устройства, который может конфигурироваться для формирования:

• сигнала индикации превышения программируемого порога активной мощности;


• импульсов телеметрии канала учета активной энергии;


• сигнала управления нагрузкой по программируемым критериям;


• сигнала контроля точности хода часов.

Цифровой вход
В электросчетчиках функционирует один изолированный цифровой вход, который может конфигурироваться:

• как вход управления режимом поверки;


• как вход для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);


• как вход телесигнализации.

Журналы
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журнал превышения порога мощности и статусный журнал.
Устройство индикации
Электросчетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин, одну кнопку управления режимами индикации.
Электросчетчики в режиме индикации основных параметров позволяют отображать на индикаторе учтенную активную энергию:

• всего от сброса показаний по текущему тарифу до и после установленного лимита;


• всего от сброса показаний по каждому тарифу и сумме тарифов до и после установленного лимита;


• за текущий месяц и двенадцать предыдущих месяцев по каждому тарифу и сумме тарифов, до и после установленного лимита.

Счетчики электроэнергии в режиме индикации вспомогательных параметров позволяют отображать на индикаторе измеренные мгновенные значения следующих физических величин:

• активной, реактивной и полной мощности;


• напряжения сети и встроенной батареи;


• тока;


• коэффициента мощности;


• частоты сети;


• текущего времени и даты;


• температуры внутри электросчетчика.

Интерфейс связи
Счетчики электроэнергии обеспечивают возможность считывания, программирования и перепрограммирования параметров и данных через интерфейсы связи RS-485, оптопорт.
