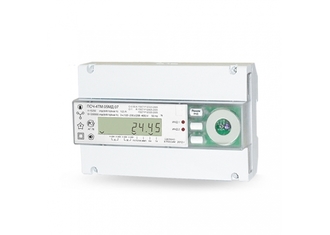

Счетчик электроэнергии трёхфазный многофункциональный ПСЧ-4ТМ.05МД.17

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Многофункциональные счетчики ПСЧ-4ТМ.05МД предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчики ПСЧ-4ТМ.05МД предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), а также в составе автоматизированных систем диспетчерского управления (АСДУ).

В модельный ряд электросчетчиков входят:

• двунаправленные счетчики для многотарифного учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);


• однонаправленные счетчики для многотарифного учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);


• комбинированные счетчики для многотарифного учета активной электроэнергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета).

Двунаправленные и комбинированные электросчетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления как активную электроэнергию прямого направления (учет по модулю);


• реактивную электроэнергию первого и третьего квадранта как реактивную электроэнергию прямого направления (индуктивная нагрузка);


• реактивную электроэнергию четвертого и второго квадранта как реактивную электроэнергию обратного направления (емкостная нагрузка).

Работа электросчетчиков в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении. При этом исключается возможность искажения учета при неправильном подключении токовых цепей электросчетчика.

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.41152.177ТУ
Сертификаты соответствия № РОСС RU.АГ78.В00059
Свидетельство об утверждении типа средств измерений RU.С.34.011.А № 48570

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Два независимых интерфейса связи - RS-485 и оптопорт.


• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.


• Два конфигурируемых изолированных испытательных выхода.


• Один конфигурируемый цифровой вход.


• Многофункциональный жидкокристаллический индикатор с подсветкой.


• Формирование сигнала управления нагрузкой по различным программируемым критериям.


• Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.


• Встроенные часы реального времени.


• Датчик магнитного поля повышенной индукции.


• Возможность пофазного учета электроэнергии.


• Три энергонезависимые электронные пломбы.


• Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.


• Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

Тарификация и архивы учтенной электроэнергии

Счетчики ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной электроэнергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).

Тарификатор:

• четыре тарифных зоны (тариф Т1-Т4 и сумма по всем тарифам),


• четыре типа дней (будни, суббота, воскресение, праздник);


• двенадцать сезонов (на каждый месяц года);


• дискрет тарифной зоны - 10 минут; чередование тарифных зон в сутках – до 144;


• используется расписание праздничных дней и список перенесенных дней.

Счетчики ПСЧ-4ТМ.05МД ведут нетарифицируемый учет электроэнергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.

Счетчики ведут архивы тарифицированной учтенной электроэнергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и нетарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

• всего от сброса (нарастающий итог);


• за текущие и предыдущие сутки;


• на начало текущих и предыдущих суток;


• за каждые предыдущие календарные сутки глубиной до 30 дней;


• на начало каждых предыдущих календарных суток глубиной до 30 дней;


• за текущий месяц и двенадцать предыдущих месяцев;


• на начало текущего месяца и двенадцати предыдущих месяцев;


• за текущий и предыдущий год;


• на начало текущего и предыдущего года.

Счетчики ПСЧ-4ТМ.05МД могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.

Профили мощности нагрузки

Счетчики ПСЧ-4ТМ.05МД два базовых 4-х канальных массива профиля мощности с глубиной хранения 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Двунаправленные электросчетчики ведут два независимых четырехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.

Комбинированные электросчетчики ведут два трехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления и реактивной мощности прямого и обратного направления.

Однонаправленные электросчетчики ведут два одноканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления.

Каждый базовый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Профили параметров

Счетчики ПСЧ-4ТМ.05МД ведут независимый массив профиля параметров (далее - расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут:

• число профилируемых параметров - до 16 (любых);


• глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.

Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных.

Регистрация максимумов мощности нагрузки

Счетчики ПСЧ-4ТМ.05МД могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах электросчетчиков:

• от сброса (ручной сброс или сброс по интерфейсному запросу):


• за текущий и каждый из двенадцати предыдущих месяцев.

Измерение и учет потерь

Счетчики производят расчет активной и реактивной мощности потерь в линии электр

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Многофункциональные счетчики ПСЧ-4ТМ.05МД предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчики ПСЧ-4ТМ.05МД предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), а также в составе автоматизированных систем диспетчерского управления (АСДУ).

В модельный ряд электросчетчиков входят:

• двунаправленные счетчики для многотарифного учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);


• однонаправленные счетчики для многотарифного учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);


• комбинированные счетчики для многотарифного учета активной электроэнергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета).

Двунаправленные и комбинированные электросчетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления как активную электроэнергию прямого направления (учет по модулю);


• реактивную электроэнергию первого и третьего квадранта как реактивную электроэнергию прямого направления (индуктивная нагрузка);


• реактивную электроэнергию четвертого и второго квадранта как реактивную электроэнергию обратного направления (емкостная нагрузка).

Работа электросчетчиков в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении. При этом исключается возможность искажения учета при неправильном подключении токовых цепей электросчетчика.

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.41152.177ТУ
Сертификаты соответствия № РОСС RU.АГ78.В00059
Свидетельство об утверждении типа средств измерений RU.С.34.011.А № 48570

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Два независимых интерфейса связи - RS-485 и оптопорт.


• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.


• Два конфигурируемых изолированных испытательных выхода.


• Один конфигурируемый цифровой вход.


• Многофункциональный жидкокристаллический индикатор с подсветкой.


• Формирование сигнала управления нагрузкой по различным программируемым критериям.


• Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.


• Встроенные часы реального времени.


• Датчик магнитного поля повышенной индукции.


• Возможность пофазного учета электроэнергии.


• Три энергонезависимые электронные пломбы.


• Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.


• Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

Тарификация и архивы учтенной электроэнергии

Счетчики ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной электроэнергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).

Тарификатор:

• четыре тарифных зоны (тариф Т1-Т4 и сумма по всем тарифам),


• четыре типа дней (будни, суббота, воскресение, праздник);


• двенадцать сезонов (на каждый месяц года);


• дискрет тарифной зоны - 10 минут; чередование тарифных зон в сутках – до 144;


• используется расписание праздничных дней и список перенесенных дней.

Счетчики ПСЧ-4ТМ.05МД ведут нетарифицируемый учет электроэнергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.

Счетчики ведут архивы тарифицированной учтенной электроэнергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и нетарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

• всего от сброса (нарастающий итог);


• за текущие и предыдущие сутки;


• на начало текущих и предыдущих суток;


• за каждые предыдущие календарные сутки глубиной до 30 дней;


• на начало каждых предыдущих календарных суток глубиной до 30 дней;


• за текущий месяц и двенадцать предыдущих месяцев;


• на начало текущего месяца и двенадцати предыдущих месяцев;


• за текущий и предыдущий год;


• на начало текущего и предыдущего года.

Счетчики ПСЧ-4ТМ.05МД могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.

Профили мощности нагрузки

Счетчики ПСЧ-4ТМ.05МД два базовых 4-х канальных массива профиля мощности с глубиной хранения 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Двунаправленные электросчетчики ведут два независимых четырехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.

Комбинированные электросчетчики ведут два трехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления и реактивной мощности прямого и обратного направления.

Однонаправленные электросчетчики ведут два одноканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления.

Каждый базовый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Профили параметров

Счетчики ПСЧ-4ТМ.05МД ведут независимый массив профиля параметров (далее - расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут:

• число профилируемых параметров - до 16 (любых);


• глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.

Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных.

Регистрация максимумов мощности нагрузки

Счетчики ПСЧ-4ТМ.05МД могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах электросчетчиков:

• от сброса (ручной сброс или сброс по интерфейсному запросу):


• за текущий и каждый из двенадцати предыдущих месяцев.

Измерение и учет потерь

Счетчики производят расчет активной и реактивной мощности потерь в линии электр
