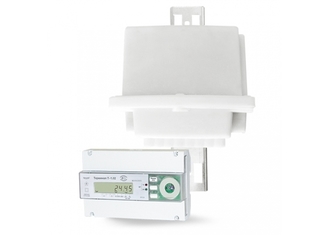

Счетчик электроэнергии трёхфазный многофункциональный с расщепленной архитектурой для наружной устан

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Счётчики предназначены для многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направления (в том числе и с учетом потерь) в трехфазных сетях переменного тока с напряжением 3×(120-230)/(208-400) В, базовым (максимальным) током 5 (80) А, частотой 50 Гц при непосредственном подключении к сети.
Электросчётчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.
Счетчики электроэнергии обеспечивают:

• ведение двух четырехканальных массивов профиля мощности нагрузки (в том числе и с учетом потерь) с программируемым временем интегрирования;


• ведение многоканального профиля параметров с программируем временем интегрирования;


• фиксацию максимумов активной и реактивной мощности (в том числе и с учетом потерь);


• измерение параметров трехфазной сети и параметров качества электрической энергии;


• ведение журналов событий.

Счетчики имеют разнообразные интерфейсы связи, поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, и предназначен для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие:

• ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ГОСТ 22261-94;


• требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (ГОСТ 12.2.091-2012);


• требованиям технического регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (ГОСТ 30805.22-2013, ГОСТ 30804.4.4-2013, ГОСТ 30804.4.3-2013, СТБ МЭК 61000-4-6-2009, ГОСТ 30804.4.2-2013, СТБ МЭК 61000-4-5-2006; ГОСТ 30804.3.8 -2002);


• техническим условиям ИЛГШ.411152.178 ТУ.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

• Встроенные интерфейсы связи: RS-485, оптопорт, PLC, RF (терминальный радиомодем и ZigBee-подобный радиомодем).


• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.


• Возможность установки дополнительных интерфейсных модулей для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети GSM, PLC, Ethernet, RF (для счетчиков внутренней установки).


• Многофункциональный жидкокристаллический индикатор с подсветкой.


• Два конфигурируемых испытательных выхода и два конфигурируемых цифровых входа (для счетчиков внутренней установки).


• Встроенное реле управления нагрузкой и формирование сигнала управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.


• Энергонезависимые электронные пломбы и датчик воздействия магнитного поля повышенной индукции с фиксацией факта и времени воздействия и вскрытия в журналах событий.


• Два независимых, четырехканальных массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования от 1 до 60 минут и глубиной хранения до 170 суток при времени интегрирования 60 минут.


• Расширенный массив профиля параметров, конфигурируемый в части выбора количества (до 16 каналов) и типа профилируемых параметров с программируемым временем интегрирования от 1 до 60 минут и глубиной хранения до 248 суток четырех параметров со временем интегрирования 30 минут.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

Тарификация и архивы учтенной энергии
Счетчики ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной энергии прямого и обратного направления.
Тарификатор:

• четыре тарифа (Т1-Т4);


• четыре типа дня (будни, суббота, воскресенье, праздник);


• двенадцать сезонов (на каждый месяц года);


• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;


• используется расписание праздничных дней и список перенесенных дней.

Счетчики ведут архивы тарифицированной учтенной энергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и не тарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:

• всего от сброса (нарастающий итог);


• за текущие и предыдущие сутки;


• на начало текущих и предыдущих суток;


• за каждые предыдущие календарные сутки глубиной до 30 дней;


• на начало каждых предыдущих календарных суток глубиной до 30 дней;


• за текущий месяц и двенадцать предыдущих месяцев;


• на начало текущего месяца и двенадцати предыдущих месяцев;


• за текущий и предыдущий год;


• на начало текущего и предыдущего года.

Глубина хранения суточной учтенной трехфазной не тарифицированной активной и реактивной энергии прямого и обратного направления до 248 суток при времени интегрирования 3-го массива параметров 30 минут.
Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.
Профили мощности нагрузки
Счетчики всех вариантов исполнения ведут два массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования от 1 до 60 минут. Структура базовых массивов не конфигурируемая и полностью соответствует структуре массива профиля счетчиков предыдущих разработок (СЭТ-4ТМ.02(М), СЭТ-4ТМ.03(М), ПСЧ-3,4ТМ.05(М, Д), ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МД).
Каждый базовый массив может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
Глубина хранения каждого базового массива составляет 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Профиль параметров
Счетчики, наряду с двумя базовыми массивами профиля мощности нагрузки, ведет независимый массив профиля параметров (расширенный массив, или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут.
Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных:

• число профилируемых параметров - до 16 (любых);


• глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.

Регистрация максимумов мощности нагрузки
Счетчики могут использоваться как регистратор максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах счетчиков:

• от сброса (ручной сброс или сброс по интерфейсному запросу);


• за текущий и каждый из двенадцати предыдущих месяцев.

Измерение и учет потерь
Электросчетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь. Номинальные мощности потерь рассчитываются на основании паспортных данных силового и измерительного оборудования объекта.
Измерение параметров сети и показателей качества электроэнергии
Счетчики измеряют мгновенные значения физических велич
