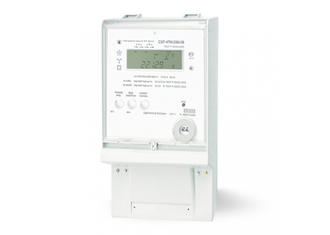

Счетчик электроэнергии трёхфазный многофункциональный СЭТ-4ТМ.02М.10 (РП)

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Счетчики СЭТ-4ТМ предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Счетчики СЭТ-4ТМ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
Счетчики электроэнергии СЭТ-4ТМ предназначены для работы в трех- и четырехпроводных сетях переменного тока с напряжением 3×(57,7-115)/(100-200) В или 3×(120-230)/(208-400) В, частотой (50±2,5) Гц, номинальным (максимальным) током 1(2) или 5(10) А при трансформаторном подключении по току и трансформаторном или непосредственном подключении по напряжению.
Электросчетчики СЭТ-4ТМ.03М имеют три интерфейса связи, счетчики электроэнергии СЭТ-4ТМ.02М имеют два интерфейса связи и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).
Счетчики электроэнергии СЭТ-4ТМ имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчики электроэнергии СЭТ-4ТМ могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);


• реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);


• реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.411152.145ТУ
Сертификат соответствия № РОСС RU.АЯ74.В15063
Сертификат об утверждении типа средств измерений RU.C.34.011.A № 47204

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Цифровая обработка сигналов.


• Расширенный диапазон по напряжению 3×(57,7-115)/(100-200) или 3×(120-230)/(208-400) В.


• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.


• Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.


• Независимые равноприоритетные каналы связи: два RS-485 и оптический интерфейс (ГОСТ Р МЭК 61107-2001) у электросчетчика СЭТ-4ТМ.03М и один RS-485 и оптический интерфейс у счетчика электроэнергии СЭТ-4ТМ.02М.


• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.


• Четыре конфигурируемых изолированных испытательных выхода.


• Два конфигурируемых цифровых входа.


• Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

Ведение архивов тарифицированной учтенной электроэнергии и не тарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и 4-х квадрантной реактивной – восемь каналов):

• всего от сброса (нарастающий итог);


• за текущие и предыдущие календарные сутки;


• на начало текущих и предыдущих календарных суток;


• за каждые предыдущие календарные сутки глубиной до 30 дней;


• на начало каждых предыдущих календарных суток глубиной до 30 дней.


• за текущий месяц и двенадцать предыдущих календарных месяцев;


• на начало текущего месяца и двенадцати предыдущих календарных месяцев;


• за текущий и предыдущий календарный год;


• на начало текущего и предыдущего календарного года.

Тарификатор:

• восемь тарифов (Т1-Т8),


• восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),


• двенадцать сезонов (на каждый месяц года),


• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;


• используется расписание праздничных дней и список перенесенных дней.

Ведение трех независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

• время интегрирования от 1 до 60 минут (без учета потерь);


• время интегрирования от 1 до 30 минут (с учетом потерь);


• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:

• интервальных максимумов (в интервале времени между сбросами);


• месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).

Измерение параметров электрической сети и вспомогательных параметров по каждой фазе и сумме фаз:

• активной, реактивной и полной мощности;


• активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;


• коэффициента мощности;


• частоты сети;


• фазных, межфазных напряжений и напряжения прямой последовательности;


• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;


• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;


• тока;


• коэффициентов искажения синусоидальности кривой токов;


• коэффициентов несимметрии тока по нулевой и обратной последовательностям;


• текущего времени, даты и температуры.

Измерение параметров качества электроэнергии:

• установившееся отклонение фазных, межфазных напряжений, напряжения прямой последовательности и частоты сети с нормированными метрологическими характеристиками в соответствии с требованиями ГОСТ 13109-97;


• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений, коэффициентов несимметрии напряжения по нулевой и обратной последовательностям с не нормированными метрологическими характеристиками.


• автоматический контроль и регистрация выхода параметров сети за установленные пределы.

Счетчики электроэнергии СЭТ-4ТМ имеют четыре независимых испытательных выхода. Каждый выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, и четырехквадрантной реактивной, в том числе и с учетом потерь);


• сигнала превышения установленного порога мощности;


• сигнала телеуправления;


• сигнала контроля точности хода часов.

Счетчики электроэнергии СЭТ-4ТМ имеют два цифровых входа, каждый из которых может конфигурироваться:

• как вход для управления режимами телеметрии (А или В, только вход 1) от внешнего напряжения;


• как счетный вход для счета импульсов от внешних датчиков по переднему, заднему или обоим фронтам с фиксацией в архивах (аналогично архивам учтенной электроэнергии);


• как вход телесигнализации с ведением журнала измененного состояния входа.

Счетчики электроэнергии СЭТ-4ТМ ведут журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.
Счетчики электроэнергии СЭТ-4ТМ позволяют производить программирование, перепрограммирование, управление и считывание параметров
