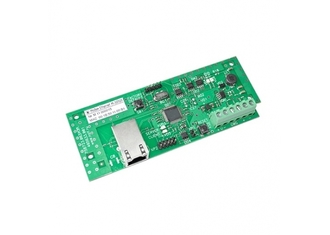

Ethernet - модем M-3.01
- Производитель: ННПО им. М.В.Фрунзе
- Артикул производителя: M-3.01
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Модемы предназначены для сопряжения сетей Ethernet и RS-485 с возможностью конфигурирования основных параметров коммуникации.
Конструктивно модем является бескорпусным устройством и предназначен для встраивания в электросчетчики с целью использования в качестве каналообразующей аппаратуры автоматизированных систем контроля и учета энергоресурсов (АИИС КУЭ).
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Декларация о соответствии ТС № RU Д-RU.АГ78.В.16353
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Осуществление информационного обмена по протоколу TCP/IP при работе модема в режимах TCP-сервер или TCP-клиент.
- Осуществление конфигурирования дистанционно через web-интерфейс.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
- Способ монтажа: модем устанавливается на DIN-рейку (М-3.01).
- Способ монтажа: модем устанавливается в штатное место в корпусе электросчетчика (М-3.01.01 и М-3.01.02).
- Устойчивость к климатическим воздействиям.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование величины | Значение | ||
М-3.01 | М-3.01.01 | М-3.01.02 | |
Рабочий диапазон напряжений питания, В | от 160 до 265 | от 5 до 25 | от 6 до 25 |
Потребляемая мощность, Вт | не более 1,1 | ||
Интерфейс Ethernet | |||
Спецификация | 10 BASE-T | 10/100 BASE-T | |
Скорость передачи данных, Мбит/сек | до 10 | до 100 | |
Интерфейс подключения к счетчикам | |||
Тип интерфейса | RS-485 | ||
Скорость передачи данных, Кбит/сек | до 115 | ||
Количество бит в слове | 8 | ||
Количество стоповых бит | 1 | ||
Контроль четности | нет; чет; нечет | ||
Количество подключаемых устройств | до 256 | ||
Основные функции | |||
Сопряжение сетей RS-485 и Ethernet | ТСР-сервер | ||
Дистанционное конфигурирование | web-интерфейс | ||
Рабочие условия эксплуатации | |||
Температура окружающего воздуха, ºС | от -40 до +60 | ||
Относительная влажность | до 93% при +35 ºС | ||
Давление, кПа (мм рт.ст.) | до 114 | ||
Масса, кг | 0,3 | 0,05 | |
Габаритные размеры, мм | 100х70х65 | 133х51х23 | |
