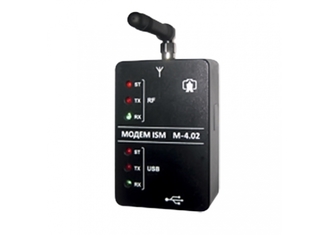

ISM М-4.02
- Производитель: ННПО им. М.В.Фрунзе
- Артикул производителя: М-4.02
НАЗНАЧЕНИЕ
Модем ISM М-4.02 (далее - радиомодем) предназначен для осуществления удаленного радиодоступа со стороны компьютера к счетчикам электроэнергии типа СЭБ-1ТМ.02М и другим, радиомодемы которых поддерживают канальный радиопротокол SimpliciTI.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Радиомодем относится к техническим средствам радиосвязи и имеет характеристики, установленные решением ГКРЧ от 07.05.2007 для устройств малого радиуса действия любого назначения, не требующих разрешения ГКРЧ на использование радиочастотных каналов.
По уровню побочных излучений радиомодем соответствует Нормам 18-07 для маломощных радиоприборов.
Радиомодем относится к устройствам, не подлежащим регистрации, в соответствии с постановлением Правительства Российской Федерации № 837 от 13 октября 2011 г.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Осуществление мобильного сбора данных со счетчиков электроэнергии, их конфигурирование и управление.
- Подключение радиомодема к компьютеру производится через USB-порт. При этом на компьютере устанавливаются драйверы, входящие в комплект поставки радиомодема. Драйверы могут быть установлены в операционных средах от Windows 2000 до Windows 7, включая 64-разрядные версии.
- Работа с электросчетчиками через радиомодем ничем не отличается от работы через терминал Т-1.01, при подключении последнего к компьютеру через оптический интерфейс (оптопорт).
- Радиомодем имеет устройство индикации, состоящее из шести светодиодных индикаторов.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
- Корпус радиомодема по степени защиты от проникновения пыли и воды соответствует степени IP50 по ГОСТ 14254-96.
- Устойчивость к климатическим воздействиям (от минус 40 до плюс 60 °С).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование величины | Значение |
| Номинальное напряжение электропитания постоянного тока, В | 5 от USB-порта компьютера |
| Потребляемый ток от USB-порта компьютера, мА: | |
| неактивный режим | 20 |
| режим непрерывной передачи | 70 |
| Характеристики радиотракта: | |
| несущая частота, МГц | 868,85 ±0,0087 или 869,05 ±0,0087 |
| мощность передатчика, не более, мВт | 12 |
| полоса частот передатчика, кГц | 140 (по уровню минус 30 дБ) |
| уровень побочных излучений, не более, дБ относительно 1 мВт | минус 26 (в соответствии с Нормами 18-07 для маломощных радиоприборов) |
| Дальность связи с электросчетчиком, не менее, м | 100 (в условиях прямой видимости) |
| Характеристики интерфейсов связи: | |
| скорость обмена по USB- порту, бит/с | 9600 (фиксированная) с битом контроля нечетности; |
| протокол обмена по USB-порту | ModBus-подобный, СЭТ-4ТМ.02 совместимый; |
| протокол обмена по радиоканалу | SimpliciTI, фирмы Texas Instruments; |
| максимальный объем полезной информации в одном пакете передачи, байт | 48 (с усечением до 48 байт при попытке передачи большего количества информации в одном пакете) |
| Рабочие условия эксплуатации: температура окружающего воздуха,°С относительная влажность, % давление, кПа (мм. рт. ст.) | от минус 40 до плюс 60 до 90 при 30 °С от 70 до 106,7 (от 537 до 800) |
| Средняя наработка до отказа, ч | 90000 |
| Средний срок службы, лет | 30 |
| Время восстановления, ч | 2 |
| Масса, кг | 0,06 |
| Габаритные размеры, мм | 51×81,5×28 (без антенны и USB-кабеля) |
| Гарантийный срок эксплуатации, месяцев | 36 |
