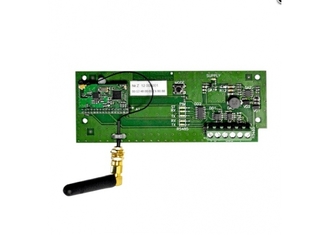

ISM M-4.03

Артикул: M-4.03
(0)
4 498 руб
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: M-4.03
Кол-во:
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: M-4.03

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Модемы предназначены для организации беспроводной сети (радиосети) передачи данных в диапазоне частот ISM 2,4 ГГц и реализуют сопряжение радиосети с узлом локальной сети стандарта RS-485 при обеспечении возможности конфигурирования основных параметров коммуникации.
Основным способом применения модемов является их использование в качестве каналообразующей аппаратуры автоматизированных систем контроля и учета энергоресурсов (АИИС КУЭ).


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


Декларация о соответствии ТС № RU Д-RU.АГ73.В.28119


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ



  • Формирование и поддержание радиосети для организации двунаправленного обмена данными между управляющей системой и рассредоточенными счетчиками электроэнергии

  • Автоматическая маршрутизация пакетов с использованием механизмов ретрансляции и динамической адаптации к условиям окружающей среды (спецификация ZigBee PRO)

  • Дистанционное и локальное конфигурирование параметров коммуникации

  • Индикация режимов работы


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ



  • Способ монтажа: модем устанавливается на DIN-рейку (ISM M-4.03.1) или в штатное место в корпусе электросчетчика (ISM M-4.03.1).

  • Возможность использования как внутренних, так и внешних антенн

  • Устойчивость к климатическим воздействиям (от –40ºС до +60ºС).


ВАРИАНТЫ ИСПОЛНЕНИЯ


Способ формирования условного обозначения


Модем ISM M-4.03.X.YZQ




































4


ISM;





03



2.4ГГц





X



конструктив



0 - бескорпусной
1 - корпусной



Y



функционал



0 - координатор
1 - роутер



Z



тип антенны



0 - внутренняя
1 - внешняя



Q



тип интерфейса



0 - RS-232+RS-485
1 - RS-232
2 - RS-485
3 - UART




ДОСТУПНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ


Бескорпусные модемы:
Модем ISM M-4.03.0.112
Модем ISM M-4.03.0.102
Корпусные модемы:
Модем ISM M-4.03.1.112
Модем ISM M-4.03.1.102
Модем ISM M-4.03.1.012
Модем ISM M-4.03.1.002
Модем ISM M-4.03.1.011
Модем ISM M-4.03.1.001


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ









































































































Наименование величины

Значение



ISM M-4.03.1



ISM M-4.03.0



Электропитание



Напряжение питания, В



от 160 до 265



от 5 до 25



Потребляемая мощность, Вт



не более 1,1



Радиоинтерфейс



Физический уровень



Спецификация



IEEE.802.15.4



Диапазон рабочих частот, МГц



2400…2483,5



Количество частотных каналов



16



Скорость передачи данных, кбит/сек



до 250



Выходная мощность, не более



20 дБм



Тип модуляции



O-QPSK



Спецификация



IEEE.802.15.4



Сетевой уровень



Спецификация



ZigBee PRO



Топология сети



полносвязная одноранговая сеть



Маршрутизация



автоматическая, с использованием динамической оптимизации выбора маршрута



Формирование сети



автоматическое, с использованием логического идентификатора сети



Разделение сетей



принудительное, с использованием логического идентификатора и/или на основе выбора в качестве рабочих различных частотных каналов



Выбор частотного канала



принудительный/автоматический



Количество узлов в сети



1 координатор/до 512 роутеров



Количество сетей



65000



Глубина ретрансляции



до 15



Интерфейс подключения к счетчикам*



Тип интерфейса



RS-485



Скорость передачи дан

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Модемы предназначены для организации беспроводной сети (радиосети) передачи данных в диапазоне частот ISM 2,4 ГГц и реализуют сопряжение радиосети с узлом локальной сети стандарта RS-485 при обеспечении возможности конфигурирования основных параметров коммуникации.
Основным способом применения модемов является их использование в качестве каналообразующей аппаратуры автоматизированных систем контроля и учета энергоресурсов (АИИС КУЭ).


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


Декларация о соответствии ТС № RU Д-RU.АГ73.В.28119


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ



  • Формирование и поддержание радиосети для организации двунаправленного обмена данными между управляющей системой и рассредоточенными счетчиками электроэнергии

  • Автоматическая маршрутизация пакетов с использованием механизмов ретрансляции и динамической адаптации к условиям окружающей среды (спецификация ZigBee PRO)

  • Дистанционное и локальное конфигурирование параметров коммуникации

  • Индикация режимов работы


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ



  • Способ монтажа: модем устанавливается на DIN-рейку (ISM M-4.03.1) или в штатное место в корпусе электросчетчика (ISM M-4.03.1).

  • Возможность использования как внутренних, так и внешних антенн

  • Устойчивость к климатическим воздействиям (от –40ºС до +60ºС).


ВАРИАНТЫ ИСПОЛНЕНИЯ


Способ формирования условного обозначения


Модем ISM M-4.03.X.YZQ




































4


ISM;





03



2.4ГГц





X



конструктив



0 - бескорпусной
1 - корпусной



Y



функционал



0 - координатор
1 - роутер



Z



тип антенны



0 - внутренняя
1 - внешняя



Q



тип интерфейса



0 - RS-232+RS-485
1 - RS-232
2 - RS-485
3 - UART




ДОСТУПНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ


Бескорпусные модемы:
Модем ISM M-4.03.0.112
Модем ISM M-4.03.0.102
Корпусные модемы:
Модем ISM M-4.03.1.112
Модем ISM M-4.03.1.102
Модем ISM M-4.03.1.012
Модем ISM M-4.03.1.002
Модем ISM M-4.03.1.011
Модем ISM M-4.03.1.001


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ









































































































Наименование величины

Значение



ISM M-4.03.1



ISM M-4.03.0



Электропитание



Напряжение питания, В



от 160 до 265



от 5 до 25



Потребляемая мощность, Вт



не более 1,1



Радиоинтерфейс



Физический уровень



Спецификация



IEEE.802.15.4



Диапазон рабочих частот, МГц



2400…2483,5



Количество частотных каналов



16



Скорость передачи данных, кбит/сек



до 250



Выходная мощность, не более



20 дБм



Тип модуляции



O-QPSK



Спецификация



IEEE.802.15.4



Сетевой уровень



Спецификация



ZigBee PRO



Топология сети



полносвязная одноранговая сеть



Маршрутизация



автоматическая, с использованием динамической оптимизации выбора маршрута



Формирование сети



автоматическое, с использованием логического идентификатора сети



Разделение сетей



принудительное, с использованием логического идентификатора и/или на основе выбора в качестве рабочих различных частотных каналов



Выбор частотного канала



принудительный/автоматический



Количество узлов в сети



1 координатор/до 512 роутеров



Количество сетей



65000



Глубина ретрансляции



до 15



Интерфейс подключения к счетчикам*



Тип интерфейса



RS-485



Скорость передачи дан
