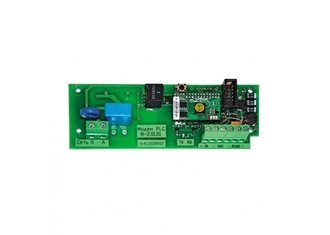

PLC-модем M-2.01
- Производитель: ННПО им. М.В.Фрунзе
- Артикул производителя: M-2.01
НАЗНАЧЕНИЕ
Устройства предназначены для передачи данных по силовой сети 230В в автоматизированной информационно-измерительной системе контроля и учета электроэнергии (АИИСКУЭ).
Модемы соответствуют требованиям CENELEC (диапазон А) и совместимы с HomePlug HPCC ver.1.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствие ГОСТ Р 51317.3.8-99 (Cenelec)
Сертификат соответствия № РОСС RU.АЯ74.Н06493
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Обмен данными между управляющей программой и счетчиками электроэнергии.
- Ретрансляция данных.
- Поддерживают трехуровневый стек протоколов Y-net с автоматической адресацией и адаптивной маршрутизацией.
- Вариант корпусного PLC -модема M-2.01 предназначен для установки на DIN-рейку (тип TH35 ГОСТ Р МЭК 60715-2003).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование величины | Значение | ||
PLC - модем M-2.01 | PLC - модем M-2.01.01 | PLC - модем M-2.01.02 | |
Интерфейсы: | однофазная низковольтная сеть промышленной частоты (PLC) | однофазная и трехфазная низковольтная сеть промышленной частоты (PLC) | |
RS-485 | |||
Скорость передачи данных: | |||
в канале PLC, бит/с | 2500 | ||
по интерфейсу RS-485, бит/с | от 300 до 115200 с битом контроля нечетности и без него | от 2400 до 38400 с битом контроля нечетности и без него | |
Количество счетчиков электроэнергии, подключаемых по RS-485 | до 256, в зависимости от характеристик подключаемых приборов | ||
Дальность связи точка-точка, км | до 2 | ||
Количество точек ретрансляции в маршруте | до 7 | ||
Маршрутизация | автоматическая, по оптимальному соотношению уровня сигнала и количества ретрансляций | ||
Размер сети: | |||
количество модемов в логической подсети | не менее 2000 | ||
количество логических подсетей | не менее 800 | ||
Электропитание: | |||
ток потребления, мА | не более 500 | ||
напряжение питания, В | от 85 до 265 | от 6 до 18 | |
Диапазон рабочих температур, ºС | от -40 до +60 | ||
Габаритные размеры, мм. | не более 106х72х64 | не более 133х49х17,5 | |
Масса, кг. | 0,55 | не более 0,2 | |
Средний срок службы, лет | 30 | ||
