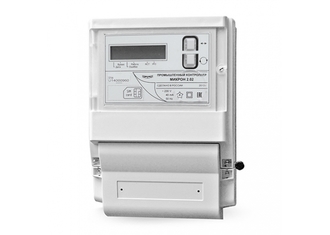

Промышленный контроллер Микрон 2

Артикул: Микрон-2
(0)
21 238 руб
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: Микрон-2
  • Гарантия, лет: 5
  • Материал корпуса: Пластик
Кол-во:
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: Микрон-2
  • Гарантия, лет: 5
  • Материал корпуса: Пластик

НАЗНАЧЕНИЕ


Контроллер предназначен для сбора и обработки информации, передаваемой по каналам связи PLC и/или радиоканалу, проводной линии RS-485, GSM каналу и/или Ethernet. Контроллер имеет интерфейсы связи и предназначен для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ



  • Встроенный web-конфигуратор.

  • Встроенные энергонезависимые часы реального времени.

  • Многофункциональный порт дискретного ввода/вывода.

  • Жидкокристаллический индикатор для отображения информации.


КОММУНИКАЦИОННЫЕ ВОЗМОЖНОСТИ



  • GSM-подключение через GSM/GPRS (class 10), GSM/CSD c возможностью настройки параметров подключения:

    • постоянное подключение с автоматическим удержанием и восстановлением канала связи;

    • автоматическое подключение по расписанию.



  • Два слота для SIM-карт. Настройка приоритета и порядка использования SIM.

  • Один порт Ethernet 10/100 Base T.

  • Один порт RS-485.

  • Один порт PLC (опционально).

  • Один порт RF ZigBee (опционально).

  • Двадцать конфигурируемых портов дискретного ввода-ввода (опционально).


ВЫЧИСЛИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ



  • Процессор Texas Instruments AM1705 с ядром ARM9, тактовой частотой 300 МГц

  • Оперативная память DDR2 32Мб

  • Энергонезависимая память 128Мб

  • Операционная система GNU Linux

  • Поддержка сбора данных со всех счетчиков электроэнергии, выпускаемых АО «ННПО имени М.В. Фрунзе».


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ


Операционная система Linux
Контроллер Микрон 2 имеет встроенную операционную систему Linux, обеспечивающую многопоточное выполнение приложений и унифицированный доступ к интерфейсам и системным ресурсам.
Интерфейсы, используемые в той или иной модификации контроллера, представлены в операционной системе стандартными файлами устройств.
Для удаленного доступа к ресурсам операционной системы используется ssh-клиент.
PLC-интерфейс
Операционная среда контроллера предоставляет возможность доступа для управления базовой станцией PLC-интерфейса и мониторинга событий PLC-сети.
Радиоинтерфейс
Операционная среда контроллера предоставляет возможность доступа для управления координатором радиосети и мониторинга событий радиосети.
Интерфейс RS-485
Операционная среда контроллера предоставляет возможность доступа для управления интерфейса RS-485, изменения параметров обмена и режимов работы.
Ethernet-интерфейс
Операционная среда контроллера предоставляет возможность доступа к сетям Ethernet посредством стандартного системного интерфейса, а также набор утилит для конфигурирования и просмотра состояния соединений и мониторинга сетевого трафика.
GSM-модем
Операционная среда контроллера предоставляет возможность доступа для управления GSM-модемом (в протоколе используемого GSM-модема), а также возможность управления выбором подключаемых к модулю SIM-карт.
Операционная среда контроллера предоставляет возможность доступа для управления расширенным вводом/выводом, заданием режимов работы входов/выходов.
Для упрощения пуско-наладочных работ предусмотрены гибкие возможности по конфигурированию посредством:



  • встроенного WEB-интерфейса при подключении через Ethernet;

  • SMS.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНТРОЛЛЕРА















































































Наименование



Значение



Тактовая частота процессора, МГц



300



Оперативная память, Мб



32



Энергонезависимая память, Мб



128



Операционная система



Linux



Плата расширенного ввода-вывода
Дискретные входы-выходы, шт
В режиме работы «вход»:
максимальное входное напряжение, В
ток логической «1»,не менее, мА
напряжение логической «1», не менее, В
В режиме работы «выход»:
коммутируемая токовая нагрузка, А
коммутируемое напряжение, В




10
36
2
3
1 (по одному выходу), 2 (по всем)
от 9 до 40



PLC-модем
Параметры информационного сигнала в электрической сети:
полоса частот, кГц
вид модуляции
максимальный уровень выходного сигнала передатчика, дБ (мкВ)
размах выходного сигнала на нагрузке 1/5 Ом, В
скорость передачи информации на физическом уровне, бит/с




от 19 до 81;
DCSK;
не более 134;
1/5;
2500 (RM) или 625 (ERM) (с автоматическим выбором скорости)



Радиомодем
физический уровень модема
диапазон рабочих частот, МГц
количество частотных каналов, шт
максимальная скорость передачи данных, бит/с
выходная мощность, не более, дБм
тип модуляции




IEEE.802.15.4
2400…2483,5
16
250000
20
O-QPSK



Интерфейс RS-485
скорость обмена, бит/с
количество подключаемых устройств, шт




300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 76800, 115200
до 32 с входным сопротивлением 12 кОм (стандартная нагрузка);
до 256 с входным сопротивлением 96 кОм (1/8 стандартной нагрузки)



Напряжение питания, В



176 - 253



Частота напряжения питания, Гц



50



Потребляемый ток, не более, А



0,045



Средняя наработка на отказ, часов



220 000



Средний срок службы, лет



30



Гарантийный срок эксплуатации, лет



не менее 3



Степень защиты оболочки



IP51



Ход часов реального времени при отключении питания, лет



не менее 3



Рабочая температура



от –40 до +60°C



Размеры, мм



НАЗНАЧЕНИЕ


Контроллер предназначен для сбора и обработки информации, передаваемой по каналам связи PLC и/или радиоканалу, проводной линии RS-485, GSM каналу и/или Ethernet. Контроллер имеет интерфейсы связи и предназначен для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ



  • Встроенный web-конфигуратор.

  • Встроенные энергонезависимые часы реального времени.

  • Многофункциональный порт дискретного ввода/вывода.

  • Жидкокристаллический индикатор для отображения информации.


КОММУНИКАЦИОННЫЕ ВОЗМОЖНОСТИ



  • GSM-подключение через GSM/GPRS (class 10), GSM/CSD c возможностью настройки параметров подключения:

    • постоянное подключение с автоматическим удержанием и восстановлением канала связи;

    • автоматическое подключение по расписанию.



  • Два слота для SIM-карт. Настройка приоритета и порядка использования SIM.

  • Один порт Ethernet 10/100 Base T.

  • Один порт RS-485.

  • Один порт PLC (опционально).

  • Один порт RF ZigBee (опционально).

  • Двадцать конфигурируемых портов дискретного ввода-ввода (опционально).


ВЫЧИСЛИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ



  • Процессор Texas Instruments AM1705 с ядром ARM9, тактовой частотой 300 МГц

  • Оперативная память DDR2 32Мб

  • Энергонезависимая память 128Мб

  • Операционная система GNU Linux

  • Поддержка сбора данных со всех счетчиков электроэнергии, выпускаемых АО «ННПО имени М.В. Фрунзе».


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ


Операционная система Linux
Контроллер Микрон 2 имеет встроенную операционную систему Linux, обеспечивающую многопоточное выполнение приложений и унифицированный доступ к интерфейсам и системным ресурсам.
Интерфейсы, используемые в той или иной модификации контроллера, представлены в операционной системе стандартными файлами устройств.
Для удаленного доступа к ресурсам операционной системы используется ssh-клиент.
PLC-интерфейс
Операционная среда контроллера предоставляет возможность доступа для управления базовой станцией PLC-интерфейса и мониторинга событий PLC-сети.
Радиоинтерфейс
Операционная среда контроллера предоставляет возможность доступа для управления координатором радиосети и мониторинга событий радиосети.
Интерфейс RS-485
Операционная среда контроллера предоставляет возможность доступа для управления интерфейса RS-485, изменения параметров обмена и режимов работы.
Ethernet-интерфейс
Операционная среда контроллера предоставляет возможность доступа к сетям Ethernet посредством стандартного системного интерфейса, а также набор утилит для конфигурирования и просмотра состояния соединений и мониторинга сетевого трафика.
GSM-модем
Операционная среда контроллера предоставляет возможность доступа для управления GSM-модемом (в протоколе используемого GSM-модема), а также возможность управления выбором подключаемых к модулю SIM-карт.
Операционная среда контроллера предоставляет возможность доступа для управления расширенным вводом/выводом, заданием режимов работы входов/выходов.
Для упрощения пуско-наладочных работ предусмотрены гибкие возможности по конфигурированию посредством:



  • встроенного WEB-интерфейса при подключении через Ethernet;

  • SMS.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНТРОЛЛЕРА















































































Наименование



Значение



Тактовая частота процессора, МГц



300



Оперативная память, Мб



32



Энергонезависимая память, Мб



128



Операционная система



Linux



Плата расширенного ввода-вывода
Дискретные входы-выходы, шт
В режиме работы «вход»:
максимальное входное напряжение, В
ток логической «1»,не менее, мА
напряжение логической «1», не менее, В
В режиме работы «выход»:
коммутируемая токовая нагрузка, А
коммутируемое напряжение, В




10
36
2
3
1 (по одному выходу), 2 (по всем)
от 9 до 40



PLC-модем
Параметры информационного сигнала в электрической сети:
полоса частот, кГц
вид модуляции
максимальный уровень выходного сигнала передатчика, дБ (мкВ)
размах выходного сигнала на нагрузке 1/5 Ом, В
скорость передачи информации на физическом уровне, бит/с




от 19 до 81;
DCSK;
не более 134;
1/5;
2500 (RM) или 625 (ERM) (с автоматическим выбором скорости)



Радиомодем
физический уровень модема
диапазон рабочих частот, МГц
количество частотных каналов, шт
максимальная скорость передачи данных, бит/с
выходная мощность, не более, дБм
тип модуляции




IEEE.802.15.4
2400…2483,5
16
250000
20
O-QPSK



Интерфейс RS-485
скорость обмена, бит/с
количество подключаемых устройств, шт




300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 76800, 115200
до 32 с входным сопротивлением 12 кОм (стандартная нагрузка);
до 256 с входным сопротивлением 96 кОм (1/8 стандартной нагрузки)



Напряжение питания, В



176 - 253



Частота напряжения питания, Гц



50



Потребляемый ток, не более, А



0,045



Средняя наработка на отказ, часов



220 000



Средний срок службы, лет



30



Гарантийный срок эксплуатации, лет



не менее 3



Степень защиты оболочки



IP51



Ход часов реального времени при отключении питания, лет



не менее 3



Рабочая температура



от –40 до +60°C



Размеры, мм
