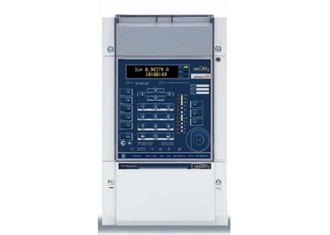

Счетчик-измеритель показателей качества электрической энергии многофункциональный BINOM 339 U3.220I3

Артикул: BINOM339U3.220I3.5
(0)
70 571 руб
  • Гарантия, лет: 3
  • Срок службы, часов: 262 800
  • Температура эксплуатации, °C: -40/+45
  • Материал корпуса: Пластик
  • Количество фаз: 3
  • Номинальное напряжение, В: 3х(220/380)
  • Диапазон рабочих частот, Гц: 42.5 / 57.5
  • Наличие резервного блока питания: Есть
Кол-во:
  • Гарантия, лет: 3
  • Срок службы, часов: 262 800
  • Температура эксплуатации, °C: -40/+45
  • Материал корпуса: Пластик
  • Количество фаз: 3
  • Номинальное напряжение, В: 3х(220/380)
  • Диапазон рабочих частот, Гц: 42.5 / 57.5
  • Наличие резервного блока питания: Есть

BINOM339 - контроллер присоединения, объединяющий функции счетчика электроэнергии, измерителя расширенного перечня параметров присоединения, прибора мониторинга и контроля качества электроэнергии, осциллографического регистратора параметров сети, контроллера сбора дискретных сигналов и управления.


Назначение


BINOM339 является сертифицированным многофункциональным устройством, которое может использоваться как независимый прибор для отдельного присоединения, так и как элемент АИИС УЭ, СМиУКЭ, ССПИ, АСУ ТП электрических подстанций всех классов напряжения, электрических станций, энергохозяйств промышленных предприятий, систем электроснабжения транспортных предприятий.


Основные функции




    • Высокоточные измерения мгновенных значений электрических величин с периодом отсчета 31,25 мкс, быстродействующие вычисления производных параметров и среднеквадратических значений в течение регламентированных интервалов времени - 10 мс, 200 мс. Является средством измерения согласно ГОСТ 31818.11-2012.

    • Учет активной энергии по ГОСТ 31819.22-2012 для класса точности 0,2S и реактивной энергии согласно методикам ГОСТ 31819.23-2012 для класса точности 0,5, а также энергии потерь в направлениях «приема» и «отдачи» по двум независимым интервалам учета, по четырем тарифным зонам и суммарно с учетом выходных и праздничных дней.

    • Измерение показателей качества электроэнергии в соответствии с классом А по ГОСТ 30804.4.30-2013 и классом точности I по ГОСТ 30804.4.7-2013.

    • Архивирование данных на встроенную SD-карту или FTP-накопитель.

    • Автоматизированное формирование Протокола испытаний электрической энергии с учетом рекомендаций ГОСТ 33073-2014.

    • Представление результатов измерений, диагностических данных на встроенном WEB-сервере в виде таблиц, графиков, гистограмм, протоколов, журналов.

    • Поддержка PPP-соединения (TCP/IP) над протоколом МЭК 60870-5-101 по магистрали интерфейса RS-485 для доступа ко всем данным устройства без нарушения передачи данных по каналу связи.

    • Локальное и удаленное WEB-конфигурирование.

    • Осциллографирование параметров нормального и аварийного режимов, переходных процессов и нарушений качества электроэнергии в режиме реального времени.

    • Регистрация дискретных состояний (BINOM337/337s, BINOM338/338s).

    • Управление оборудованием (BINOM337, BINOM338).




Основные технические характеристики





























































Информационная емкостьболее 2300 параметров
Точность синхронизации< 1 мкс
Коммуникационные интерфейсыEthernet, 100 Мбит/с,
ГОСТ Р МЭК 60870-5-104,
Modbus TCP;
RS-485/SYNC, 460.8 кбит/с,
ГОСТ Р МЭК 60870-5-101,
Modbus RTU, NMEA/PPS;
оптический интерфейс, 115.2 кбит/с,
PPP-TCP/IP;
RS-485/422, 460.8 кбит/с,
ГОСТ Р МЭК 60870-5-101,
Modbus RTU, NMEA/PPS;
(BINOM337/337s, BINOM339i)
RS-232, 460.8 кбит/с,
ГОСТ Р МЭК 60870-5-101, Modbus RTU;
(BINOM337/337s, BINOM339i)
Номинальное значение тока1А, 5А
Номинальное значение напряжения57.7/100В, 220/380 В
Дискретные входыпериод опроса - 100 мкс;
номинальное напряжение питания - 24 В, питание внешнее и внутреннее (резервируемое встроенным аккумулятором);
защита входов:
дискретность антидребезгового фильтра - 100 мкс,
фильтр по числу срабатываний в секунду;
Выходы телеуправления2, 3 или 4 канала двухпозиционного двухэтапного ТУ;
коммутируемое напряжение переменного и постоянного тока:
0.5 ... 250 B;
коммутируемый переменный ток:
0.05 ... 5 A;
коммутируемый постоянный ток:
при напряжении 24 В: 0.05 ... 8 A,
при напряжении 220 В: 0.05 ... 5 A (с применением твердотельного реле);
аппаратная блокировка ТУ;
Осциллографированиечастота: 32 кГц (640 точек за период основной частоты 50Гц);
длительность предыстории:
до 60 секунд;
длительность осциллографирования:
0-120 с;
точность привязки отсчетов к единому астрономическому времени: 1 мкс
ЭлектропитаниеОсновное питание:
~ 90-265 В, класс ACx;
= 125-350 В, класс DCx.
Резервное питание:
= 125-350 В, класс DCx.
Встроенный источник автономного питания:30 мин.
Защита от несанкционированного доступаЦифровые пароли, механическое пломбирование, голограмма, электронный датчик вскрытия крышки зажимов
Рабочий диапазон температурот -40 до +45 °С
Межповерочный интервал12 лет
Средний срок службы30 лет
Средняя наработка на отказне менее 150 000 ч.

BINOM339 - контроллер присоединения, объединяющий функции счетчика электроэнергии, измерителя расширенного перечня параметров присоединения, прибора мониторинга и контроля качества электроэнергии, осциллографического регистратора параметров сети, контроллера сбора дискретных сигналов и управления.


Назначение


BINOM339 является сертифицированным многофункциональным устройством, которое может использоваться как независимый прибор для отдельного присоединения, так и как элемент АИИС УЭ, СМиУКЭ, ССПИ, АСУ ТП электрических подстанций всех классов напряжения, электрических станций, энергохозяйств промышленных предприятий, систем электроснабжения транспортных предприятий.


Основные функции




    • Высокоточные измерения мгновенных значений электрических величин с периодом отсчета 31,25 мкс, быстродействующие вычисления производных параметров и среднеквадратических значений в течение регламентированных интервалов времени - 10 мс, 200 мс. Является средством измерения согласно ГОСТ 31818.11-2012.

    • Учет активной энергии по ГОСТ 31819.22-2012 для класса точности 0,2S и реактивной энергии согласно методикам ГОСТ 31819.23-2012 для класса точности 0,5, а также энергии потерь в направлениях «приема» и «отдачи» по двум независимым интервалам учета, по четырем тарифным зонам и суммарно с учетом выходных и праздничных дней.

    • Измерение показателей качества электроэнергии в соответствии с классом А по ГОСТ 30804.4.30-2013 и классом точности I по ГОСТ 30804.4.7-2013.

    • Архивирование данных на встроенную SD-карту или FTP-накопитель.

    • Автоматизированное формирование Протокола испытаний электрической энергии с учетом рекомендаций ГОСТ 33073-2014.

    • Представление результатов измерений, диагностических данных на встроенном WEB-сервере в виде таблиц, графиков, гистограмм, протоколов, журналов.

    • Поддержка PPP-соединения (TCP/IP) над протоколом МЭК 60870-5-101 по магистрали интерфейса RS-485 для доступа ко всем данным устройства без нарушения передачи данных по каналу связи.

    • Локальное и удаленное WEB-конфигурирование.

    • Осциллографирование параметров нормального и аварийного режимов, переходных процессов и нарушений качества электроэнергии в режиме реального времени.

    • Регистрация дискретных состояний (BINOM337/337s, BINOM338/338s).

    • Управление оборудованием (BINOM337, BINOM338).




Основные технические характеристики





























































Информационная емкостьболее 2300 параметров
Точность синхронизации< 1 мкс
Коммуникационные интерфейсыEthernet, 100 Мбит/с,
ГОСТ Р МЭК 60870-5-104,
Modbus TCP;
RS-485/SYNC, 460.8 кбит/с,
ГОСТ Р МЭК 60870-5-101,
Modbus RTU, NMEA/PPS;
оптический интерфейс, 115.2 кбит/с,
PPP-TCP/IP;
RS-485/422, 460.8 кбит/с,
ГОСТ Р МЭК 60870-5-101,
Modbus RTU, NMEA/PPS;
(BINOM337/337s, BINOM339i)
RS-232, 460.8 кбит/с,
ГОСТ Р МЭК 60870-5-101, Modbus RTU;
(BINOM337/337s, BINOM339i)
Номинальное значение тока1А, 5А
Номинальное значение напряжения57.7/100В, 220/380 В
Дискретные входыпериод опроса - 100 мкс;
номинальное напряжение питания - 24 В, питание внешнее и внутреннее (резервируемое встроенным аккумулятором);
защита входов:
дискретность антидребезгового фильтра - 100 мкс,
фильтр по числу срабатываний в секунду;
Выходы телеуправления2, 3 или 4 канала двухпозиционного двухэтапного ТУ;
коммутируемое напряжение переменного и постоянного тока:
0.5 ... 250 B;
коммутируемый переменный ток:
0.05 ... 5 A;
коммутируемый постоянный ток:
при напряжении 24 В: 0.05 ... 8 A,
при напряжении 220 В: 0.05 ... 5 A (с применением твердотельного реле);
аппаратная блокировка ТУ;
Осциллографированиечастота: 32 кГц (640 точек за период основной частоты 50Гц);
длительность предыстории:
до 60 секунд;
длительность осциллографирования:
0-120 с;
точность привязки отсчетов к единому астрономическому времени: 1 мкс
ЭлектропитаниеОсновное питание:
~ 90-265 В, класс ACx;
= 125-350 В, класс DCx.
Резервное питание:
= 125-350 В, класс DCx.
Встроенный источник автономного питания:30 мин.
Защита от несанкционированного доступаЦифровые пароли, механическое пломбирование, голограмма, электронный датчик вскрытия крышки зажимов
Рабочий диапазон температурот -40 до +45 °С
Межповерочный интервал12 лет
Средний срок службы30 лет
Средняя наработка на отказне менее 150 000 ч.
