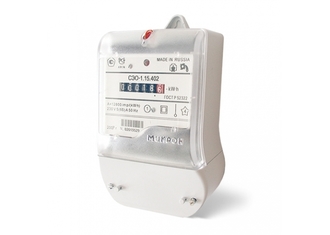

Счетчик э/э однофазный однотарифный СЭО-1.15.702 Ш+ТТ

Артикул: СЭО-1.15
(0)
1 399 руб
  • Артикул производителя: СЭО-1.15
  • Варианты исполнения интерфейсов: ТМ вых.
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Температура эксплуатации, °C: -40/+55
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 1
  • Номинальное напряжение, В: 230
  • Номинальный (максимальный) ток, А: 5 (60)
  • Количество тарифов: 1
Кол-во:
  • Артикул производителя: СЭО-1.15
  • Варианты исполнения интерфейсов: ТМ вых.
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Температура эксплуатации, °C: -40/+55
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 1
  • Номинальное напряжение, В: 230
  • Номинальный (максимальный) ток, А: 5 (60)
  • Количество тарифов: 1

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчики предназначены для учета активной электроэнергии переменного тока частотой 50 Гц в двухпроводных сетях.


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005
Сертификат соответствия № РОСС RU.АЯ74.В33778
Cертификат об утверждении типа средств измерений RU.C.34.011.A №25151


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Электромеханическое отсчетное устройство или жидкокристаллический индикатор отображают количество потребляемой энергии в кВт·ч с точностью до сотых долей.

  • Светодиодная индикация наличия тока в цепи нагрузки, при этом частота погасания светодиода пропорциональна уровню энергопотребления.

  • В счетчиках электроэнергии применены отсчетные устройства (ОУ) со стопором обратного хода и защитой от электромагнитных воздействий, превышающих требования ГОСТ Р 52320-2005.

  • Счетчики электроэнергии СЭО-1.15.702, СЭО-1.15.702/1 имеют два устройства для измерений тока – в фазной и нулевой линии, что обеспечивает учет энергии при наличии тока в любой линии подключения.

  • Счетчики электроэнергии оснащены телеметрическим выходом, обеспечивающим передачу по двухпроводной линии связи информации об энергопотреблении в систему дистанционного сбора данных.

  • При производстве печатных плат используется SMD-монтаж.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА














































































































Наименование величины


Значение


Номинальное напряжение (Uном), В


230


Рабочий диапазон


198-253


Предельный диапазон


160-265


Базовая (максимальная) сила тока, А


5 (60) или 10 (100)


Класс точности


1 или 2


Частота сети, Гц


50±2,5


Стартовый ток счетчика электроэнергии (чувствительность), А:


для базового тока 5 А


не более 0,02


для базового тока 10 А


не более 0,04


Режим питания импульсного телеметрического выхода:


напряжение, В


24


сила тока, мА


30


Передаточное число, имп./кВт·ч


12800 или 16000


Полная мощность, потребляемая последовательной цепью электросчетчика при номинальном токе, В·А


0,1


Мощность, потребляемая цепью напряжения электросчетчика при номинальном напряжении:


полная, В·А


7


активная, Вт


1


Установленный диапазон рабочих температур, 0C


от –40 до+60


Межповерочный интервал, лет


16


Средняя наработка на отказ, ч


140000


Средний срок службы, лет


30


Масса счетчика электроэнергии, кг


не более 0,65


Габаритные размеры электросчетчика, мм


СЭО-1.15.402, СЭО-1.15.502, СЭО-1.15.402/1, СЭО-1.15.502/1


190х122х68


СЭО-1.15.402А, СЭО-1.15.502А, СЭО-1.15.402А/1, СЭО-1.15.502А/1


190х122х103


СЭО-1.15.702, СЭО-1.15.702/1


179х140х65



ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА


/

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчики предназначены для учета активной электроэнергии переменного тока частотой 50 Гц в двухпроводных сетях.


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005
Сертификат соответствия № РОСС RU.АЯ74.В33778
Cертификат об утверждении типа средств измерений RU.C.34.011.A №25151


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Электромеханическое отсчетное устройство или жидкокристаллический индикатор отображают количество потребляемой энергии в кВт·ч с точностью до сотых долей.

  • Светодиодная индикация наличия тока в цепи нагрузки, при этом частота погасания светодиода пропорциональна уровню энергопотребления.

  • В счетчиках электроэнергии применены отсчетные устройства (ОУ) со стопором обратного хода и защитой от электромагнитных воздействий, превышающих требования ГОСТ Р 52320-2005.

  • Счетчики электроэнергии СЭО-1.15.702, СЭО-1.15.702/1 имеют два устройства для измерений тока – в фазной и нулевой линии, что обеспечивает учет энергии при наличии тока в любой линии подключения.

  • Счетчики электроэнергии оснащены телеметрическим выходом, обеспечивающим передачу по двухпроводной линии связи информации об энергопотреблении в систему дистанционного сбора данных.

  • При производстве печатных плат используется SMD-монтаж.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА














































































































Наименование величины


Значение


Номинальное напряжение (Uном), В


230


Рабочий диапазон


198-253


Предельный диапазон


160-265


Базовая (максимальная) сила тока, А


5 (60) или 10 (100)


Класс точности


1 или 2


Частота сети, Гц


50±2,5


Стартовый ток счетчика электроэнергии (чувствительность), А:


для базового тока 5 А


не более 0,02


для базового тока 10 А


не более 0,04


Режим питания импульсного телеметрического выхода:


напряжение, В


24


сила тока, мА


30


Передаточное число, имп./кВт·ч


12800 или 16000


Полная мощность, потребляемая последовательной цепью электросчетчика при номинальном токе, В·А


0,1


Мощность, потребляемая цепью напряжения электросчетчика при номинальном напряжении:


полная, В·А


7


активная, Вт


1


Установленный диапазон рабочих температур, 0C


от –40 до+60


Межповерочный интервал, лет


16


Средняя наработка на отказ, ч


140000


Средний срок службы, лет


30


Масса счетчика электроэнергии, кг


не более 0,65


Габаритные размеры электросчетчика, мм


СЭО-1.15.402, СЭО-1.15.502, СЭО-1.15.402/1, СЭО-1.15.502/1


190х122х68


СЭО-1.15.402А, СЭО-1.15.502А, СЭО-1.15.402А/1, СЭО-1.15.502А/1


190х122х103


СЭО-1.15.702, СЭО-1.15.702/1


179х140х65



ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА


/
