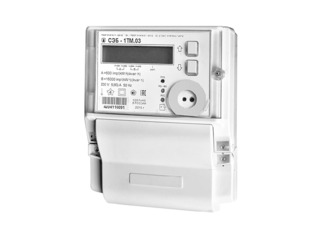

Счетчик электроэнергии многофункциональный СЭБ-1ТМ.03.54

Артикул: СЭБ-1ТМ.03.54
(0)
13 798 руб
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: СЭБ-1ТМ.03.54
  • Артикул: "СЭБ-1ТМ.03.54"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 0,85
  • Температура эксплуатации, °C: -40/+60
  • Варианты исполнения интерфейсов: Оптопорт, Wi-Fi, Радиомодем
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 1/2
  • Номинальное напряжение, В: 230
  • Номинальный (максимальный) ток, А: 5 (80)
  • Диапазон рабочих частот, Гц: 47.5 / 52.5
  • Количество тарифов: 4
Кол-во:
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: СЭБ-1ТМ.03.54
  • Артикул: "СЭБ-1ТМ.03.54"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 0,85
  • Температура эксплуатации, °C: -40/+60
  • Варианты исполнения интерфейсов: Оптопорт, Wi-Fi, Радиомодем
  • Материал корпуса: Пластик
  • Количество фаз: 1
  • Класс точности по учету активной/реактивной энерги: 1/2
  • Номинальное напряжение, В: 230
  • Номинальный (максимальный) ток, А: 5 (80)
  • Диапазон рабочих частот, Гц: 47.5 / 52.5
  • Количество тарифов: 4

16998 ₽ (реле, с терминалом)


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчик электрической энергии многофункциональный СЭБ-1ТМ.03 предназначен для многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направлений в однофазных двухпроводных сетях переменного тока.



Счетчик ведет два массива профиля мощности нагрузки: базовый четырехканальный и расширенный (число параметров до 16).


Счетчик может эксплуатироваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ).


Счетчик может конфигурироваться и учитывать:



  • активную энергию прямого и обратного направления как активную энергию прямого направления (учет по модулю);

  • реактивную энергию первого и третьего квадрантов как реактивную энергию прямого направления (индуктивная нагрузка);

  • реактивную энергию четвертого и второго квадрантов как реактивную энергию обратного направления (емкостная нагрузка).


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ГОСТ 22261-94;


Свидетельство об утверждении типа средств измерений RU.C.34.011.A №61851;


Декларация о соответствии ТС № RU Д-RU.АГ78.В.26443:



  • требования технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (ГОСТ 12.2.091-2012);

  • требования технического регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (ГОСТ 30805.22-2013, ГОСТ 30804.4.4-2013, ГОСТ 30804.4.3-2013, СТБ МЭК 61000-4-6-2009, ГОСТ 30804.4.2-2013, СТБ МЭК 61000-4-5-2006; ГОСТ 30804.3.8 -2002).


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Два вида архитектуры:

  • классическая (моноблочная)


    • для условий эксплуатации внутри помещений


  • расщепленная


    • блок счетчика в корпусе для наружной установки (степень защиты от проникновения пыли и воды IP55 по ГОСТ 14254);

    • удаленный терминал в корпусе для установки на DIN-рейку (связь между блоком счетчика и терминалом осуществляется посредством радиоинтерфейса 868 МГц).


  • Энергонезависимая память.

  • Встроенные часы реального времени.

  • Два независимых профиля параметров.

  • Встроенное реле для управления нагрузкой по различным программируемым критериям.

  • Формирование сигнала управления нагрузкой на испытательном выходе (программируемая стратегия отключения).

  • Интерфейсы связи: RS-485, оптопорт, PLC, Ethernet, RF, сеть GSM и Wi-Fi.

  • Поддержка ModBus-подобного, СЭТ-4ТМ.02 – совместимого протокола обмена.

  • Конфигурируемый испытательный выход.

  • Конфигурируемый цифровой вход.


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА


Тарификация и учет электроэнергии


Счетчик ведет многотарифный учет активной и реактивной энергии в четырех тарифных зонах (Т1-Т4) по четырем типам дней (будни, суббота, воскресенье, праздник) в двенадцати сезонах.


Сезоном является календарный месяц года, начинающийся с первого числа.
Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала.


Тарификатор счетчика использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Список перенесенных дней позволяет изменить тарификацию по типу дня, не изменяя тарифного расписания (например, рабочая суббота, которая должна тарифицироваться как будний день).


Счетчик ведет архивы тарифицированной учтенной электроэнергии и нетарифицированный учет числа импульсов, поступающих от внешнего датчика по цифровому входу:



  • всего от сброса (нарастающий итог);

  • за текущие и предыдущие сутки;

  • на начало текущих и предыдущих суток;

  • за каждые предыдущие календарные сутки глубиной до 124 дней;

  • на начало каждых предыдущих календарных суток глубиной до 124 дней;

  • за текущий месяц и 36 предыдущих месяцев;

  • на начало текущего месяца и 36 предыдущих месяцев;

  • за текущий и предыдущий год;

  • на начало текущего и предыдущего года.


Профиль мощности нагрузки
Счетчик ведет базовый четырехканальный массив профиля мощности нагрузки с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направлений.
Глубина хранения каждого базового массива составляет 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.
Профили параметров
Счетчик ведет независимый расширенный массив профиля параметров с программируемым временем интегрирования от 1 до 60 минут.
Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных:



  • число профилируемых параметров - до 16 (любых);

  • глубина хранения четырех (любых) параметров 124 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.


Измерение параметров сети и показателей качества электричества
Счетчик измеряет (со временем усреднения 1 с) мгновенные значения физических величин, характеризующих однофазную электрическую сеть, и может использоваться как измеритель:



  • активной и реактивной мощности;

  • полной мощности;

  • напряжения сети и встроенной батареи;

  • тока;

  • коэффициента активной мощности;

  • коэффициентов реактивной мощности;

  • частоты сети;

  • текущего времени и даты;

  • температуры внутри счетчика электроэнергии.


Все измеряемые параметры сети доступны через интерфейсы связи и могут отображаться на индикаторе счетчика в режиме индикации вспомогательных параметров.


Счетчик может использоваться как измеритель показателей качества электроэнергии по параметрам установившегося отклонения частоты сети, установившегося отклонения напряжения.


Счетчик позволяет управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.


Счетчик с функцией управления нагрузкой может работать:



  • в режиме ограничения мощности нагрузки;

  • в режиме ограничения энергии за сутки;

  • в режиме ограничения энергии за расчетный период;

  • в режиме контроля напряжения сети;

  • в режиме контроля температуры счетчика;

  • в режиме управления нагрузкой по расписанию.


Указанные режимы могут быть разрешены или запрещены в любых комбинациях. Независимо от разрешенных режимов, управление нагрузкой и формирование сигнала управления нагрузкой производится по интерфейсной команде оператора.


Испытательный выход


В счетчике функционирует один изолированный испытательный выход, который может конфигурироваться для формирования:



  • сигнала индикации превышения программируемого порога мощности (активной, реактивной прямого и обратного направления);

  • импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направлений);

  • сигнала управления нагрузкой по программируемым критериям;

  • сигналов телеуправления;

  • сигнала контроля точности хода часов.


Цифровой вход
В счетчике функционирует один изолированный цифровой вход, который может конфигурироваться:



  • для управления режимом поверки;

  • для подсчета нарастающим итогом количества импульсов, поступающих от внешних устрой

16998 ₽ (реле, с терминалом)


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчик электрической энергии многофункциональный СЭБ-1ТМ.03 предназначен для многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направлений в однофазных двухпроводных сетях переменного тока.



Счетчик ведет два массива профиля мощности нагрузки: базовый четырехканальный и расширенный (число параметров до 16).


Счетчик может эксплуатироваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ).


Счетчик может конфигурироваться и учитывать:



  • активную энергию прямого и обратного направления как активную энергию прямого направления (учет по модулю);

  • реактивную энергию первого и третьего квадрантов как реактивную энергию прямого направления (индуктивная нагрузка);

  • реактивную энергию четвертого и второго квадрантов как реактивную энергию обратного направления (емкостная нагрузка).


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ГОСТ 22261-94;


Свидетельство об утверждении типа средств измерений RU.C.34.011.A №61851;


Декларация о соответствии ТС № RU Д-RU.АГ78.В.26443:



  • требования технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (ГОСТ 12.2.091-2012);

  • требования технического регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (ГОСТ 30805.22-2013, ГОСТ 30804.4.4-2013, ГОСТ 30804.4.3-2013, СТБ МЭК 61000-4-6-2009, ГОСТ 30804.4.2-2013, СТБ МЭК 61000-4-5-2006; ГОСТ 30804.3.8 -2002).


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Два вида архитектуры:

  • классическая (моноблочная)


    • для условий эксплуатации внутри помещений


  • расщепленная


    • блок счетчика в корпусе для наружной установки (степень защиты от проникновения пыли и воды IP55 по ГОСТ 14254);

    • удаленный терминал в корпусе для установки на DIN-рейку (связь между блоком счетчика и терминалом осуществляется посредством радиоинтерфейса 868 МГц).


  • Энергонезависимая память.

  • Встроенные часы реального времени.

  • Два независимых профиля параметров.

  • Встроенное реле для управления нагрузкой по различным программируемым критериям.

  • Формирование сигнала управления нагрузкой на испытательном выходе (программируемая стратегия отключения).

  • Интерфейсы связи: RS-485, оптопорт, PLC, Ethernet, RF, сеть GSM и Wi-Fi.

  • Поддержка ModBus-подобного, СЭТ-4ТМ.02 – совместимого протокола обмена.

  • Конфигурируемый испытательный выход.

  • Конфигурируемый цифровой вход.


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА


Тарификация и учет электроэнергии


Счетчик ведет многотарифный учет активной и реактивной энергии в четырех тарифных зонах (Т1-Т4) по четырем типам дней (будни, суббота, воскресенье, праздник) в двенадцати сезонах.


Сезоном является календарный месяц года, начинающийся с первого числа.
Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала.


Тарификатор счетчика использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Список перенесенных дней позволяет изменить тарификацию по типу дня, не изменяя тарифного расписания (например, рабочая суббота, которая должна тарифицироваться как будний день).


Счетчик ведет архивы тарифицированной учтенной электроэнергии и нетарифицированный учет числа импульсов, поступающих от внешнего датчика по цифровому входу:



  • всего от сброса (нарастающий итог);

  • за текущие и предыдущие сутки;

  • на начало текущих и предыдущих суток;

  • за каждые предыдущие календарные сутки глубиной до 124 дней;

  • на начало каждых предыдущих календарных суток глубиной до 124 дней;

  • за текущий месяц и 36 предыдущих месяцев;

  • на начало текущего месяца и 36 предыдущих месяцев;

  • за текущий и предыдущий год;

  • на начало текущего и предыдущего года.


Профиль мощности нагрузки
Счетчик ведет базовый четырехканальный массив профиля мощности нагрузки с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направлений.
Глубина хранения каждого базового массива составляет 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.
Профили параметров
Счетчик ведет независимый расширенный массив профиля параметров с программируемым временем интегрирования от 1 до 60 минут.
Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных:



  • число профилируемых параметров - до 16 (любых);

  • глубина хранения четырех (любых) параметров 124 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.


Измерение параметров сети и показателей качества электричества
Счетчик измеряет (со временем усреднения 1 с) мгновенные значения физических величин, характеризующих однофазную электрическую сеть, и может использоваться как измеритель:



  • активной и реактивной мощности;

  • полной мощности;

  • напряжения сети и встроенной батареи;

  • тока;

  • коэффициента активной мощности;

  • коэффициентов реактивной мощности;

  • частоты сети;

  • текущего времени и даты;

  • температуры внутри счетчика электроэнергии.


Все измеряемые параметры сети доступны через интерфейсы связи и могут отображаться на индикаторе счетчика в режиме индикации вспомогательных параметров.


Счетчик может использоваться как измеритель показателей качества электроэнергии по параметрам установившегося отклонения частоты сети, установившегося отклонения напряжения.


Счетчик позволяет управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.


Счетчик с функцией управления нагрузкой может работать:



  • в режиме ограничения мощности нагрузки;

  • в режиме ограничения энергии за сутки;

  • в режиме ограничения энергии за расчетный период;

  • в режиме контроля напряжения сети;

  • в режиме контроля температуры счетчика;

  • в режиме управления нагрузкой по расписанию.


Указанные режимы могут быть разрешены или запрещены в любых комбинациях. Независимо от разрешенных режимов, управление нагрузкой и формирование сигнала управления нагрузкой производится по интерфейсной команде оператора.


Испытательный выход


В счетчике функционирует один изолированный испытательный выход, который может конфигурироваться для формирования:



  • сигнала индикации превышения программируемого порога мощности (активной, реактивной прямого и обратного направления);

  • импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направлений);

  • сигнала управления нагрузкой по программируемым критериям;

  • сигналов телеуправления;

  • сигнала контроля точности хода часов.


Цифровой вход
В счетчике функционирует один изолированный цифровой вход, который может конфигурироваться:



  • для управления режимом поверки;

  • для подсчета нарастающим итогом количества импульсов, поступающих от внешних устрой
