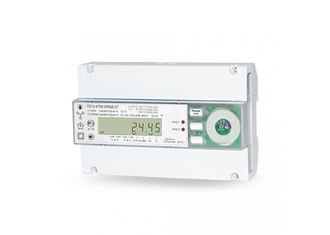

Счетчик электроэнергии трёхфазный многофункциональный ПСЧ-4ТМ.05МД.15

Артикул: ПСЧ-4ТМ.05МД.15
(0)
14 299 руб
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: ПСЧ-4ТМ.05МД.15
  • Артикул: "ПСЧ-4ТМ.05МД.15"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 1
  • Температура эксплуатации, °C: -40/+60
  • Варианты исполнения интерфейсов: Оптопорт, RS-485
  • Материал корпуса: Пластик
  • Количество фаз: 3
  • Класс точности по учету активной/реактивной энерги: 0,5s/1
  • Номинальное напряжение, В: 3х(57,7-115)/(100-200)
  • Номинальный (максимальный) ток, А: 5 (10)
  • Диапазон рабочих частот, Гц: 47.5 / 52.5
  • Количество тарифов: 4
Кол-во:
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: ПСЧ-4ТМ.05МД.15
  • Артикул: "ПСЧ-4ТМ.05МД.15"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 1
  • Температура эксплуатации, °C: -40/+60
  • Варианты исполнения интерфейсов: Оптопорт, RS-485
  • Материал корпуса: Пластик
  • Количество фаз: 3
  • Класс точности по учету активной/реактивной энерги: 0,5s/1
  • Номинальное напряжение, В: 3х(57,7-115)/(100-200)
  • Номинальный (максимальный) ток, А: 5 (10)
  • Диапазон рабочих частот, Гц: 47.5 / 52.5
  • Количество тарифов: 4

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Многофункциональные счетчики ПСЧ-4ТМ.05МД предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.


Счетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.


Счетчики ПСЧ-4ТМ.05МД предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), а также в составе автоматизированных систем диспетчерского управления (АСДУ).


В модельный ряд электросчетчиков входят:



  • двунаправленные счетчики для многотарифного учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);

  • однонаправленные счетчики для многотарифного учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);

  • комбинированные счетчики для многотарифного учета активной электроэнергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета).


Двунаправленные и комбинированные электросчетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:



  • активную электроэнергию прямого и обратного направления как активную электроэнергию прямого направления (учет по модулю);

  • реактивную электроэнергию первого и третьего квадранта как реактивную электроэнергию прямого направления (индуктивная нагрузка);

  • реактивную электроэнергию четвертого и второго квадранта как реактивную электроэнергию обратного направления (емкостная нагрузка).


Работа электросчетчиков в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении. При этом исключается возможность искажения учета при неправильном подключении токовых цепей электросчетчика.


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.41152.177ТУ
Сертификаты соответствия № РОСС RU.АГ78.В00059
Свидетельство об утверждении типа средств измерений RU.С.34.011.А № 48570


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Два независимых интерфейса связи - RS-485 и оптопорт.

  • ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.

  • Два конфигурируемых изолированных испытательных выхода.

  • Один конфигурируемый цифровой вход.

  • Многофункциональный жидкокристаллический индикатор с подсветкой.

  • Формирование сигнала управления нагрузкой по различным программируемым критериям.

  • Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.

  • Встроенные часы реального времени.

  • Датчик магнитного поля повышенной индукции.

  • Возможность пофазного учета электроэнергии.

  • Три энергонезависимые электронные пломбы.

  • Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.

  • Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА


Тарификация и архивы учтенной электроэнергии


Счетчики ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной электроэнергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).


Тарификатор:



  • четыре тарифных зоны (тариф Т1-Т4 и сумма по всем тарифам),

  • четыре типа дней (будни, суббота, воскресение, праздник);

  • двенадцать сезонов (на каждый месяц года);

  • дискрет тарифной зоны - 10 минут; чередование тарифных зон в сутках – до 144;

  • используется расписание праздничных дней и список перенесенных дней.


Счетчики ПСЧ-4ТМ.05МД ведут нетарифицируемый учет электроэнергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.


Счетчики ведут архивы тарифицированной учтенной электроэнергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и нетарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:



  • всего от сброса (нарастающий итог);

  • за текущие и предыдущие сутки;

  • на начало текущих и предыдущих суток;

  • за каждые предыдущие календарные сутки глубиной до 30 дней;

  • на начало каждых предыдущих календарных суток глубиной до 30 дней;

  • за текущий месяц и двенадцать предыдущих месяцев;

  • на начало текущего месяца и двенадцати предыдущих месяцев;

  • за текущий и предыдущий год;

  • на начало текущего и предыдущего года.


Счетчики ПСЧ-4ТМ.05МД могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.


Профили мощности нагрузки


Счетчики ПСЧ-4ТМ.05МД два базовых 4-х канальных массива профиля мощности с глубиной хранения 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.


Двунаправленные электросчетчики ведут два независимых четырехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.


Комбинированные электросчетчики ведут два трехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления и реактивной мощности прямого и обратного направления.


Однонаправленные электросчетчики ведут два одноканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления.


Каждый базовый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.


Профили параметров


Счетчики ПСЧ-4ТМ.05МД ведут независимый массив профиля параметров (далее - расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут:



  • число профилируемых параметров - до 16 (любых);

  • глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.



Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных.


Регистрация максимумов мощности нагрузки


Счетчики ПСЧ-4ТМ.05МД могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.


Максимумы мощности фиксируются в архивах электросчетчиков:



  • от сброса (ручной сброс или сброс по интерфейсному запросу):

  • за текущий и каждый из двенадцати предыдущих месяцев.


Измерение и учет потерь


Счетчики производят расчет активной и реактивной мощности потерь в линии электр

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Многофункциональные счетчики ПСЧ-4ТМ.05МД предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.


Счетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.


Счетчики ПСЧ-4ТМ.05МД предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), а также в составе автоматизированных систем диспетчерского управления (АСДУ).


В модельный ряд электросчетчиков входят:



  • двунаправленные счетчики для многотарифного учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);

  • однонаправленные счетчики для многотарифного учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);

  • комбинированные счетчики для многотарифного учета активной электроэнергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета).


Двунаправленные и комбинированные электросчетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:



  • активную электроэнергию прямого и обратного направления как активную электроэнергию прямого направления (учет по модулю);

  • реактивную электроэнергию первого и третьего квадранта как реактивную электроэнергию прямого направления (индуктивная нагрузка);

  • реактивную электроэнергию четвертого и второго квадранта как реактивную электроэнергию обратного направления (емкостная нагрузка).


Работа электросчетчиков в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении. При этом исключается возможность искажения учета при неправильном подключении токовых цепей электросчетчика.


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.41152.177ТУ
Сертификаты соответствия № РОСС RU.АГ78.В00059
Свидетельство об утверждении типа средств измерений RU.С.34.011.А № 48570


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Два независимых интерфейса связи - RS-485 и оптопорт.

  • ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.

  • Два конфигурируемых изолированных испытательных выхода.

  • Один конфигурируемый цифровой вход.

  • Многофункциональный жидкокристаллический индикатор с подсветкой.

  • Формирование сигнала управления нагрузкой по различным программируемым критериям.

  • Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.

  • Встроенные часы реального времени.

  • Датчик магнитного поля повышенной индукции.

  • Возможность пофазного учета электроэнергии.

  • Три энергонезависимые электронные пломбы.

  • Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.

  • Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА


Тарификация и архивы учтенной электроэнергии


Счетчики ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной электроэнергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).


Тарификатор:



  • четыре тарифных зоны (тариф Т1-Т4 и сумма по всем тарифам),

  • четыре типа дней (будни, суббота, воскресение, праздник);

  • двенадцать сезонов (на каждый месяц года);

  • дискрет тарифной зоны - 10 минут; чередование тарифных зон в сутках – до 144;

  • используется расписание праздничных дней и список перенесенных дней.


Счетчики ПСЧ-4ТМ.05МД ведут нетарифицируемый учет электроэнергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.


Счетчики ведут архивы тарифицированной учтенной электроэнергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и нетарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:



  • всего от сброса (нарастающий итог);

  • за текущие и предыдущие сутки;

  • на начало текущих и предыдущих суток;

  • за каждые предыдущие календарные сутки глубиной до 30 дней;

  • на начало каждых предыдущих календарных суток глубиной до 30 дней;

  • за текущий месяц и двенадцать предыдущих месяцев;

  • на начало текущего месяца и двенадцати предыдущих месяцев;

  • за текущий и предыдущий год;

  • на начало текущего и предыдущего года.


Счетчики ПСЧ-4ТМ.05МД могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.


Профили мощности нагрузки


Счетчики ПСЧ-4ТМ.05МД два базовых 4-х канальных массива профиля мощности с глубиной хранения 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.


Двунаправленные электросчетчики ведут два независимых четырехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.


Комбинированные электросчетчики ведут два трехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления и реактивной мощности прямого и обратного направления.


Однонаправленные электросчетчики ведут два одноканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления.


Каждый базовый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.


Профили параметров


Счетчики ПСЧ-4ТМ.05МД ведут независимый массив профиля параметров (далее - расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут:



  • число профилируемых параметров - до 16 (любых);

  • глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.



Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных.


Регистрация максимумов мощности нагрузки


Счетчики ПСЧ-4ТМ.05МД могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.


Максимумы мощности фиксируются в архивах электросчетчиков:



  • от сброса (ручной сброс или сброс по интерфейсному запросу):

  • за текущий и каждый из двенадцати предыдущих месяцев.


Измерение и учет потерь


Счетчики производят расчет активной и реактивной мощности потерь в линии электр
