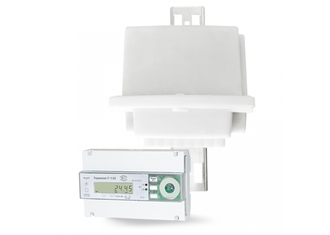

Счетчик электроэнергии трёхфазный многофункциональный с расщепленной архитектурой для наружной устан

Артикул: ПСЧ-4ТМ.05МН.47
(0)
30 999 руб
  • Артикул производителя: ПСЧ-4ТМ.05МН.47
  • Варианты исполнения интерфейсов: Оптопорт, Zigbee, Радиомодем
  • Артикул: "ПСЧ-4ТМ.05МН.47"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 1,9
  • Температура эксплуатации, °C: -40/+60
  • Материал корпуса: Пластик
  • Количество фаз: 3
  • Класс точности по учету активной/реактивной энерги: 1/2
  • Номинальное напряжение, В: 3х(120-230)/(208-400)
  • Номинальный (максимальный) ток, А: 5 (80)
  • Диапазон рабочих частот, Гц: 47.5 / 52.5
  • Количество тарифов: 4
Кол-во:
  • Артикул производителя: ПСЧ-4ТМ.05МН.47
  • Варианты исполнения интерфейсов: Оптопорт, Zigbee, Радиомодем
  • Артикул: "ПСЧ-4ТМ.05МН.47"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 1,9
  • Температура эксплуатации, °C: -40/+60
  • Материал корпуса: Пластик
  • Количество фаз: 3
  • Класс точности по учету активной/реактивной энерги: 1/2
  • Номинальное напряжение, В: 3х(120-230)/(208-400)
  • Номинальный (максимальный) ток, А: 5 (80)
  • Диапазон рабочих частот, Гц: 47.5 / 52.5
  • Количество тарифов: 4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА




























































































































































Наименование величины

Значение



Класс точности при измерении в прямом и обратном направлении:
активной энергии
реактивной энергии




1 по ГОСТ Р 52322-2005
2 по ГОСТ Р 52425-2005



Базовый (максимальный) ток, А



5 (80)



Стартовый ток (чувствительность), мА



0,004Iб



Номинальное напряжение, В



3х(120-230)/(208-400)



Установленный рабочий диапазон напряжений, В



от 0,8Uном до 1,15Uном
3х(96-265)/(166-460)



Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В



от 0 до 440



Номинальная частота сети, Гц



50



Диапазон рабочих частот, Гц



от 47,5 до 52,5



Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δP



±1,0 при 0,1Iб ≤ I ≤ Iмакс, cosφ=1, cosφ=0,5
±1,5 при 0,05Iб ≤ I < 0,1Iб, cosφ=1
±1,5 при 0,1Iб ≤ I ≤ Iмакс cosφ=0,25



реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δQ



±2,0 при 0,1Iб ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5
±2,5 при 0,05Iб ≤ I < 0,1Iб, sinφ=1
±2,5 при 0,1Iб ≤ I ≤ Iмакс, sinφ=0,25



полной мощности, δS



δS = δQ (аналогично реактивной мощности)



напряжения (фазного, межфазного, прямой последовательности и их усредненных значений), δU



±0,9 в диапазоне от 0,8Uном до 1,15Uном



тока, δI



±0,9 при Iб ≤ I ≤ Iмакс
width=при 0,05Iб ≤ I < Iб



частоты и ее усредненного значения, δF



±0,05 в диапазоне от 47,5 до 52,5 Гц



Пределы допускаемой абсолютной погрешности измерения:





остаточного напряжения провала и величины перенапряжения, В



± 0,01·Uном (в диапазоне от 0 до 1,4·Uном)



длительности провала и перенапряжения, с



±0,02 (в диапазоне от 0,01 до 180 с)



Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки



±0,5



Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:
а) во включенном состоянии в диапазоне температур от минус 40 до плюс 60 °С, менее
б) в выключенном состоянии в диапазоне температур от минус 40 до плюс 70 °С, менее



±0,1
±0,22



Полная мощность, потребляемая каждой последовательной цепью, не более, ВА



0,1



Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения в диапазоне напряжений, не более, Вт (ВА)



120 В



230 В



0,7 (1,1)



1,1 (1,9)



Максимальный ток, потребляемый от резервного источника питания переменного или постоянного тока, без учета (с учетом) потребления дополнительного интерфейсного модуля (12 В, 500 мА), мА



= 100 В



= 265 В



~100 В



~ 265 В



30 (75)



20 (40)



50 (120)



40 (70)



Жидкокристаллический индикатор:
а) число индицируемых разрядов
б) цена единицы младшего разряда при отображении энергии, кВт·ч (квар·ч)




8
0,01



Постоянная счетчика в основном режиме (А) и режиме поверки (В), имп./(кВт·ч), имп./(квар·ч)



А=250, В=8000



Скорость обмена информацией, бит/сек:
интерфейс RS-485
оптический порт
PLC
RF




38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300
9600 (фиксированная)
2400
9600



Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов, не менее




40
12 (питание от литиевой батареи)



Защита информации



пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов



Самодиагностика



Циклическая, непрерывная



Диапазон рабочих температур,°С:
электросчетчиков внутренней установки
электросчетчиков наружной установки




от -40 до +60
от -40 до +70



Межповерочный интервал, лет



12



Средняя наработка до отказа, час



165000



Средний срок службы, лет



30



Время восстановления, час



2



Масса, кг:
счетчиков внутренней установки
счетчиков наружной установки


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА




























































































































































Наименование величины

Значение



Класс точности при измерении в прямом и обратном направлении:
активной энергии
реактивной энергии




1 по ГОСТ Р 52322-2005
2 по ГОСТ Р 52425-2005



Базовый (максимальный) ток, А



5 (80)



Стартовый ток (чувствительность), мА



0,004Iб



Номинальное напряжение, В



3х(120-230)/(208-400)



Установленный рабочий диапазон напряжений, В



от 0,8Uном до 1,15Uном
3х(96-265)/(166-460)



Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В



от 0 до 440



Номинальная частота сети, Гц



50



Диапазон рабочих частот, Гц



от 47,5 до 52,5



Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δP



±1,0 при 0,1Iб ≤ I ≤ Iмакс, cosφ=1, cosφ=0,5
±1,5 при 0,05Iб ≤ I < 0,1Iб, cosφ=1
±1,5 при 0,1Iб ≤ I ≤ Iмакс cosφ=0,25



реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δQ



±2,0 при 0,1Iб ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5
±2,5 при 0,05Iб ≤ I < 0,1Iб, sinφ=1
±2,5 при 0,1Iб ≤ I ≤ Iмакс, sinφ=0,25



полной мощности, δS



δS = δQ (аналогично реактивной мощности)



напряжения (фазного, межфазного, прямой последовательности и их усредненных значений), δU



±0,9 в диапазоне от 0,8Uном до 1,15Uном



тока, δI



±0,9 при Iб ≤ I ≤ Iмакс
width=при 0,05Iб ≤ I < Iб



частоты и ее усредненного значения, δF



±0,05 в диапазоне от 47,5 до 52,5 Гц



Пределы допускаемой абсолютной погрешности измерения:





остаточного напряжения провала и величины перенапряжения, В



± 0,01·Uном (в диапазоне от 0 до 1,4·Uном)



длительности провала и перенапряжения, с



±0,02 (в диапазоне от 0,01 до 180 с)



Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки



±0,5



Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:
а) во включенном состоянии в диапазоне температур от минус 40 до плюс 60 °С, менее
б) в выключенном состоянии в диапазоне температур от минус 40 до плюс 70 °С, менее



±0,1
±0,22



Полная мощность, потребляемая каждой последовательной цепью, не более, ВА



0,1



Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения в диапазоне напряжений, не более, Вт (ВА)



120 В



230 В



0,7 (1,1)



1,1 (1,9)



Максимальный ток, потребляемый от резервного источника питания переменного или постоянного тока, без учета (с учетом) потребления дополнительного интерфейсного модуля (12 В, 500 мА), мА



= 100 В



= 265 В



~100 В



~ 265 В



30 (75)



20 (40)



50 (120)



40 (70)



Жидкокристаллический индикатор:
а) число индицируемых разрядов
б) цена единицы младшего разряда при отображении энергии, кВт·ч (квар·ч)




8
0,01



Постоянная счетчика в основном режиме (А) и режиме поверки (В), имп./(кВт·ч), имп./(квар·ч)



А=250, В=8000



Скорость обмена информацией, бит/сек:
интерфейс RS-485
оптический порт
PLC
RF




38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300
9600 (фиксированная)
2400
9600



Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов, не менее




40
12 (питание от литиевой батареи)



Защита информации



пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов



Самодиагностика



Циклическая, непрерывная



Диапазон рабочих температур,°С:
электросчетчиков внутренней установки
электросчетчиков наружной установки




от -40 до +60
от -40 до +70



Межповерочный интервал, лет



12



Средняя наработка до отказа, час



165000



Средний срок службы, лет



30



Время восстановления, час



2



Масса, кг:
счетчиков внутренней установки
счетчиков наружной установки
