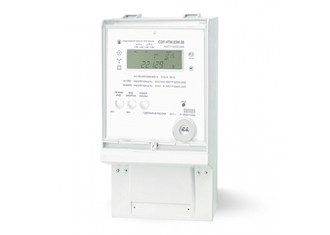

Счетчик электроэнергии трёхфазный многофункциональный СЭТ-4ТМ.03М.04

Артикул: СЭТ-4ТМ.03М.04
(0)
41 252 руб
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: СЭТ-4ТМ.03М.04
  • Артикул: "СЭТ-4ТМ.03М.04"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 1,6
  • Температура эксплуатации, °C: -40/+60
  • Варианты исполнения интерфейсов: Оптопорт, 2RS-485
  • Материал корпуса: Пластик
  • Количество фаз: 3
  • Класс точности по учету активной/реактивной энерги: 0,2s/0,5
  • Номинальное напряжение, В: 3х(57,7-115)/(100-200)
  • Номинальный (максимальный) ток, А: 5 (10)
  • Диапазон рабочих частот, Гц: 47.5 / 52.5
  • Наличие резервного блока питания: Нет
  • Количество тарифов: 8
Кол-во:
  • Производитель: ННПО им. М.В.Фрунзе
  • Артикул производителя: СЭТ-4ТМ.03М.04
  • Артикул: "СЭТ-4ТМ.03М.04"
  • Гарантия, лет: 5
  • Срок службы, часов: 262 800
  • Масса НЕТТО, кг: 1,6
  • Температура эксплуатации, °C: -40/+60
  • Варианты исполнения интерфейсов: Оптопорт, 2RS-485
  • Материал корпуса: Пластик
  • Количество фаз: 3
  • Класс точности по учету активной/реактивной энерги: 0,2s/0,5
  • Номинальное напряжение, В: 3х(57,7-115)/(100-200)
  • Номинальный (максимальный) ток, А: 5 (10)
  • Диапазон рабочих частот, Гц: 47.5 / 52.5
  • Наличие резервного блока питания: Нет
  • Количество тарифов: 8

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчики СЭТ-4ТМ предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Счетчики СЭТ-4ТМ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
Счетчики электроэнергии СЭТ-4ТМ предназначены для работы в трех- и четырехпроводных сетях переменного тока с напряжением 3×(57,7-115)/(100-200) В или 3×(120-230)/(208-400) В, частотой (50±2,5) Гц, номинальным (максимальным) током 1(2) или 5(10) А при трансформаторном подключении по току и трансформаторном или непосредственном подключении по напряжению.
Электросчетчики СЭТ-4ТМ.03М имеют три интерфейса связи, счетчики электроэнергии СЭТ-4ТМ.02М имеют два интерфейса связи и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).
Счетчики электроэнергии СЭТ-4ТМ имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчики электроэнергии СЭТ-4ТМ могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:



  • активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);

  • реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);

  • реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.411152.145ТУ
Сертификат соответствия № РОСС RU.АЯ74.В15063
Сертификат об утверждении типа средств измерений RU.C.34.011.A № 47204


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Цифровая обработка сигналов.

  • Расширенный диапазон по напряжению 3×(57,7-115)/(100-200) или 3×(120-230)/(208-400) В.

  • Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.

  • Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.

  • Независимые равноприоритетные каналы связи: два RS-485 и оптический интерфейс (ГОСТ Р МЭК 61107-2001) у электросчетчика СЭТ-4ТМ.03М и один RS-485 и оптический интерфейс у счетчика электроэнергии СЭТ-4ТМ.02М.

  • ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.

  • Четыре конфигурируемых изолированных испытательных выхода.

  • Два конфигурируемых цифровых входа.

  • Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА


Ведение архивов тарифицированной учтенной электроэнергии и не тарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и 4-х квадрантной реактивной – восемь каналов):



  • всего от сброса (нарастающий итог);

  • за текущие и предыдущие календарные сутки;

  • на начало текущих и предыдущих календарных суток;

  • за каждые предыдущие календарные сутки глубиной до 30 дней;

  • на начало каждых предыдущих календарных суток глубиной до 30 дней.

  • за текущий месяц и двенадцать предыдущих календарных месяцев;

  • на начало текущего месяца и двенадцати предыдущих календарных месяцев;

  • за текущий и предыдущий календарный год;

  • на начало текущего и предыдущего календарного года.


Тарификатор:



  • восемь тарифов (Т1-Т8),

  • восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),

  • двенадцать сезонов (на каждый месяц года),

  • дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;

  • используется расписание праздничных дней и список перенесенных дней.


Ведение трех независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):



  • время интегрирования от 1 до 60 минут (без учета потерь);

  • время интегрирования от 1 до 30 минут (с учетом потерь);

  • глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.


Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:



  • интервальных максимумов (в интервале времени между сбросами);

  • месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).


Измерение параметров электрической сети и вспомогательных параметров по каждой фазе и сумме фаз:



  • активной, реактивной и полной мощности;

  • активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;

  • коэффициента мощности;

  • частоты сети;

  • фазных, межфазных напряжений и напряжения прямой последовательности;

  • коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;

  • коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;

  • тока;

  • коэффициентов искажения синусоидальности кривой токов;

  • коэффициентов несимметрии тока по нулевой и обратной последовательностям;

  • текущего времени, даты и температуры.


Измерение параметров качества электроэнергии:



  • установившееся отклонение фазных, межфазных напряжений, напряжения прямой последовательности и частоты сети с нормированными метрологическими характеристиками в соответствии с требованиями ГОСТ 13109-97;

  • коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений, коэффициентов несимметрии напряжения по нулевой и обратной последовательностям с не нормированными метрологическими характеристиками.

  • автоматический контроль и регистрация выхода параметров сети за установленные пределы.


Счетчики электроэнергии СЭТ-4ТМ имеют четыре независимых испытательных выхода. Каждый выход может конфигурироваться для формирования:



  • импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, и четырехквадрантной реактивной, в том числе и с учетом потерь);

  • сигнала превышения установленного порога мощности;

  • сигнала телеуправления;

  • сигнала контроля точности хода часов.


Счетчики электроэнергии СЭТ-4ТМ имеют два цифровых входа, каждый из которых может конфигурироваться:



  • как вход для управления режимами телеметрии (А или В, только вход 1) от внешнего напряжения;

  • как счетный вход для счета импульсов от внешних датчиков по переднему, заднему или обоим фронтам с фиксацией в архивах (аналогично архивам учтенной электроэнергии);

  • как вход телесигнализации с ведением журнала измененного состояния входа.



Счетчики электроэнергии СЭТ-4ТМ ведут журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.
Счетчики электроэнергии СЭТ-4ТМ позволяют производить программирование, перепрограммирование, управление и считывание параметров
