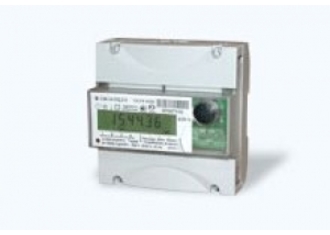

СЭБ-2А.07Д.222.1 счетчик электроэнергии однофазный многотарифный

Артикул: СЭБ-2А.07Д.222.1
(0)
4 000 руб
  • Производитель: ННПО им. М.В.Фрунзе
Кол-во:
  • Производитель: ННПО им. М.В.Фрунзе

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчики предназначены для многотарифного учёта активной электроэнергии в двухпроводных сетях переменного тока частотой 50 Гц, дифференцированного по времени суток, уровню мощности и уровню потребляемой энергии.
Электросчетчики имеют телеметрический и цифровой интерфейс связи (оптический порт или RS-485), что позволяет эксплуатировать их в составе любых автоматизированных информационно-измерительных системах (АСКУЭ).


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ИЛГШ.411152.112 ТУ
Сертификат соответствия № РОСС RU.АЯ74.В31070


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Внутренний тарификатор на 4 тарифа (на 12 сезонов).

  • 9 тарифных зон в сутки.

  • Энергонезависимая память.

  • Интерфейс связи - RS-485 или оптический порт

  • Программируемый импульсный выход (режим контроля мощности и режим отключения выходного автомата. Контроль, поверка, телеметрия).

  • Тип индикации - жидкокристаллический индикатор или механическое отсчетное устройство.

  • В качестве датчика тока используется шунт.

  • Возможность подключения внешнего резервного источника питания (9-12 В) для снятия показаний с ЖКИ при отсутствии 230 В.

  • Электронные пломбы интерфейсной и клемной колодок.

  • Счетчики электроэнергии предназначены для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА


Счетчики электроэнергии обеспечивают регистрацию и хранение значений:



  • регистрацию и хранение значений потребленной электроэнергии по тарифным зонам;

  • регистрацию и хранение учтенной на начало месяца электроэнергии по тарифным зонам в течение 24 месяцев;

  • регистрацию и хранение значений потребленной электроэнергии по тарифным зонам с превышением установленного лимита мощности;

  • разрешение/запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";

  • регистрацию времени вскрытия/закрытия защитных крышек интерфейсной клемной колодок и хранение 32 событий;

  • регистрацию времени до и после суточной коррекции времени и хранение 32 событий;

  • регистрацию времени отключения/включения питания на зажимах счетчиков электроэнергии и хранение 32 событий;

  • регистрацию открытие /закрытие канала на запись и хранение 32 событий;

  • регистрацию и хранение учтенной электроэнергии и максимальной мощности каждого получаса в течение 2 месяцев.


Счетчики электроэнергии имеют возможность перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:



  • скорости обмена;

  • группового пароля, индивидуального пароля и адреса.


Счетчики электроэнергии имеют возможность считывания и перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:



  • категории потребителя;

  • расписания праздничных дней;

  • годового тарифного расписания (на каждый день недели и праздничный день месяца);

  • лимита мощности и месячного лимита энергии;

  • разрешение и запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";

  • текущего времени и даты;

  • функции переключения импульсного выхода в режимы: для поверки электросчетчика или для контроля энергопотребления с возможностью формирования сигнала на отключение;

  • режима индикации и периода индикации в диапазоне от 6 до 60 с (электросчетчика с ЖКИ);

  • разрешение однотарифного режима работы счетчика электроэнергии.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА



























































































Наименование величины



Значение



Межповерочный интервал, лет



16



Класс точности по ГОСТ Р 52322-2005



1



Номинальное напряжение, В



230



Установленный рабочий диапазон напряжения, В



198-253



Расширенный рабочий диапазон напряжения, В



160-265



Предельный рабочий диапазон напряжения, В



0-265



Базовый /максимальный ток, А



5/50 или 10/100



Номинальное значение частоты, Гц



50



Стартовый ток (чувствительность), А, не более:
для базового тока 5А
для базового тока 10 А



0,02
0,04



Точность хода часов внутреннего таймера, с/сутки



0,5



Изменение точности хода под влиянием температуры не более, с/°С/сутки:
при температуре от минус 10 до плюс 45 °С
при температуре от минус 40 до минус 10 °С
при температуре от плюс 45 до плюс 60 °С



0,15
0,5
0,5

Передаточное число импульсного выхода счетчика электроэнергии
в основном режиме (в режиме поверки), имп/кВт×ч:
для базового тока 5А
для базового тока 10 А



500 (10000)
250 (5000)

Потребляемая мощность, В·А (Вт), не более:
по цепи напряжения
по цепи тока



5 (1,5)
0,1

Количество тарифов



до четырех



Напряжение резервного питания, В



от 9 до 12



Установленный диапазон рабочих температур, ˚С:



от минус 40
до плюс 60



Средняя наработка счетчика электроэнергии на отказ, ч, не менее



140000



Средний срок службы электросчетчика, лет, не менее



30



Срок сохранения информации при отключении питания, лет



10



Масса электросчетчика, кг, не более



0,45



Габаритные размеры электросчетчика (длина; ширина; высота), мм



108х11

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


Счетчики предназначены для многотарифного учёта активной электроэнергии в двухпроводных сетях переменного тока частотой 50 Гц, дифференцированного по времени суток, уровню мощности и уровню потребляемой энергии.
Электросчетчики имеют телеметрический и цифровой интерфейс связи (оптический порт или RS-485), что позволяет эксплуатировать их в составе любых автоматизированных информационно-измерительных системах (АСКУЭ).


НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ


Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ИЛГШ.411152.112 ТУ
Сертификат соответствия № РОСС RU.АЯ74.В31070


ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА



  • Внутренний тарификатор на 4 тарифа (на 12 сезонов).

  • 9 тарифных зон в сутки.

  • Энергонезависимая память.

  • Интерфейс связи - RS-485 или оптический порт

  • Программируемый импульсный выход (режим контроля мощности и режим отключения выходного автомата. Контроль, поверка, телеметрия).

  • Тип индикации - жидкокристаллический индикатор или механическое отсчетное устройство.

  • В качестве датчика тока используется шунт.

  • Возможность подключения внешнего резервного источника питания (9-12 В) для снятия показаний с ЖКИ при отсутствии 230 В.

  • Электронные пломбы интерфейсной и клемной колодок.

  • Счетчики электроэнергии предназначены для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА


Счетчики электроэнергии обеспечивают регистрацию и хранение значений:



  • регистрацию и хранение значений потребленной электроэнергии по тарифным зонам;

  • регистрацию и хранение учтенной на начало месяца электроэнергии по тарифным зонам в течение 24 месяцев;

  • регистрацию и хранение значений потребленной электроэнергии по тарифным зонам с превышением установленного лимита мощности;

  • разрешение/запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";

  • регистрацию времени вскрытия/закрытия защитных крышек интерфейсной клемной колодок и хранение 32 событий;

  • регистрацию времени до и после суточной коррекции времени и хранение 32 событий;

  • регистрацию времени отключения/включения питания на зажимах счетчиков электроэнергии и хранение 32 событий;

  • регистрацию открытие /закрытие канала на запись и хранение 32 событий;

  • регистрацию и хранение учтенной электроэнергии и максимальной мощности каждого получаса в течение 2 месяцев.


Счетчики электроэнергии имеют возможность перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:



  • скорости обмена;

  • группового пароля, индивидуального пароля и адреса.


Счетчики электроэнергии имеют возможность считывания и перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:



  • категории потребителя;

  • расписания праздничных дней;

  • годового тарифного расписания (на каждый день недели и праздничный день месяца);

  • лимита мощности и месячного лимита энергии;

  • разрешение и запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";

  • текущего времени и даты;

  • функции переключения импульсного выхода в режимы: для поверки электросчетчика или для контроля энергопотребления с возможностью формирования сигнала на отключение;

  • режима индикации и периода индикации в диапазоне от 6 до 60 с (электросчетчика с ЖКИ);

  • разрешение однотарифного режима работы счетчика электроэнергии.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА



























































































Наименование величины



Значение



Межповерочный интервал, лет



16



Класс точности по ГОСТ Р 52322-2005



1



Номинальное напряжение, В



230



Установленный рабочий диапазон напряжения, В



198-253



Расширенный рабочий диапазон напряжения, В



160-265



Предельный рабочий диапазон напряжения, В



0-265



Базовый /максимальный ток, А



5/50 или 10/100



Номинальное значение частоты, Гц



50



Стартовый ток (чувствительность), А, не более:
для базового тока 5А
для базового тока 10 А



0,02
0,04



Точность хода часов внутреннего таймера, с/сутки



0,5



Изменение точности хода под влиянием температуры не более, с/°С/сутки:
при температуре от минус 10 до плюс 45 °С
при температуре от минус 40 до минус 10 °С
при температуре от плюс 45 до плюс 60 °С



0,15
0,5
0,5

Передаточное число импульсного выхода счетчика электроэнергии
в основном режиме (в режиме поверки), имп/кВт×ч:
для базового тока 5А
для базового тока 10 А



500 (10000)
250 (5000)

Потребляемая мощность, В·А (Вт), не более:
по цепи напряжения
по цепи тока



5 (1,5)
0,1

Количество тарифов



до четырех



Напряжение резервного питания, В



от 9 до 12



Установленный диапазон рабочих температур, ˚С:



от минус 40
до плюс 60



Средняя наработка счетчика электроэнергии на отказ, ч, не менее



140000



Средний срок службы электросчетчика, лет, не менее



30



Срок сохранения информации при отключении питания, лет



10



Масса электросчетчика, кг, не более



0,45



Габаритные размеры электросчетчика (длина; ширина; высота), мм



108х11
