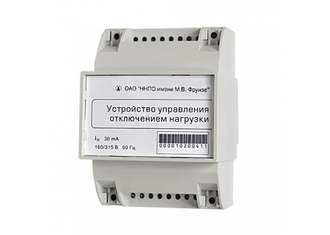

Устройство управления отключением нагрузки
- Производитель: ННПО им. М.В.Фрунзе
- Артикул производителя: УУОТ
НАЗНАЧЕНИЕ
Устройство предназначено для отключения потребителя электрической энергии при получении управляющего сигнала от счетчика электрической энергии. Устройство подключается к испытательным выходам счетчика электрической энергии, которые должны быть настроены на формирование отключающего сигнала.
Устройство обеспечивает отключение электрической нагрузки при получении управляющего сигнала от счетчика. Отключение нагрузки производится:
– за счет размыкания линии устройством защитного отключения (УЗО) из-за тока утечки, вызываемого УУОН;
– за счет размыкания линии автоматическим выключателем при срабатывании независимого расцепителя, управляемого УУОН.
ТЕХНИЧЕСКИЕ ХАРАТЕРИСТИКИ
Наименование величины | Значение |
Номинальное рабочее напряжение, В | 230 |
Рабочий диапазон напряжений, В | |
при работе с независимым расцепителем | 160-265 |
при работе с УЗО | 85 до 265 |
Номинальное значение частоты, Гц. | 50 |
Диапазон рабочих температур, ˚С | от -40 до +60 |
Степень защиты от проникновения пыли и воды | IР20 по ГОСТ 14254-96 |
Габаритные размеры, мм | не более 72х98х64 |
Масса, кг | не более 0,15 |
